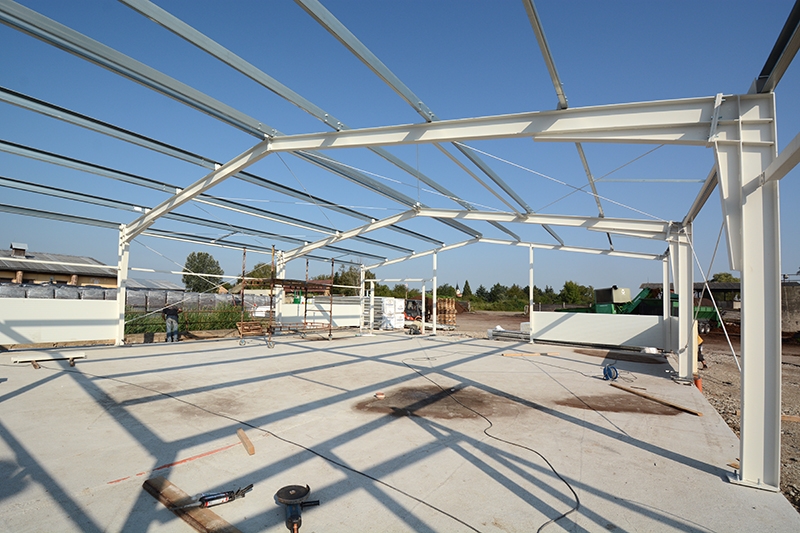

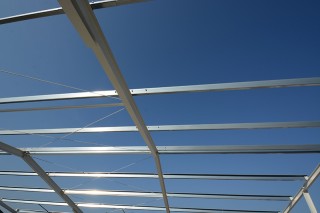

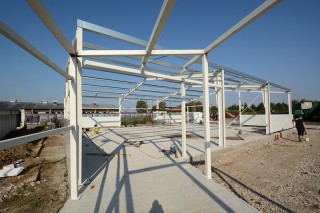

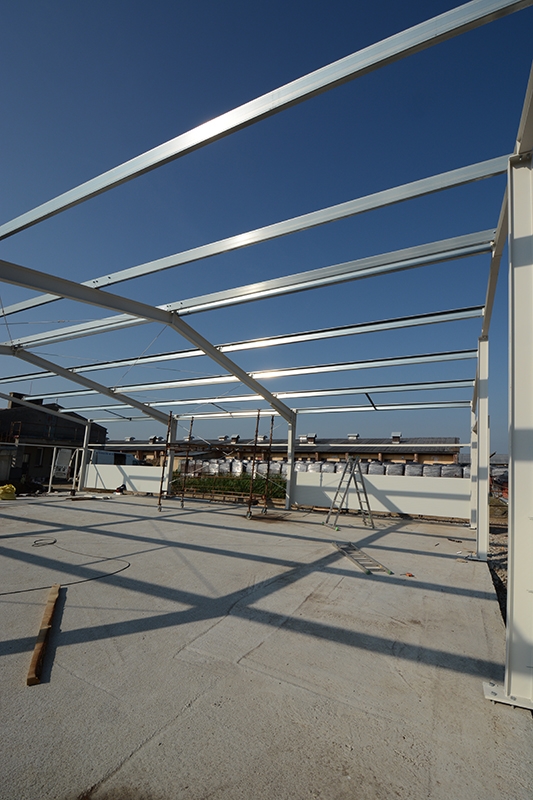

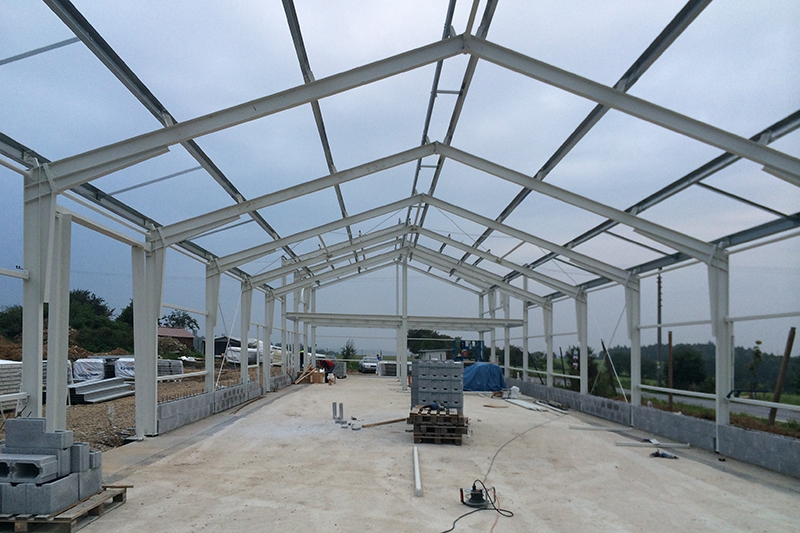

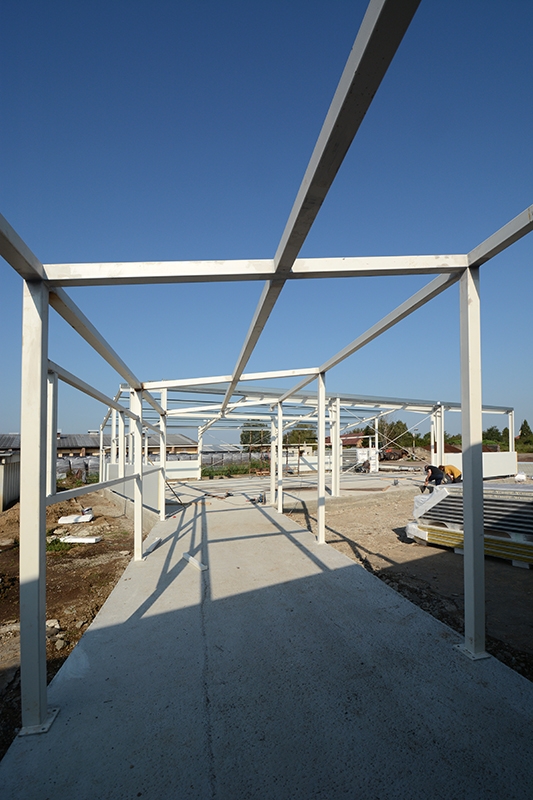

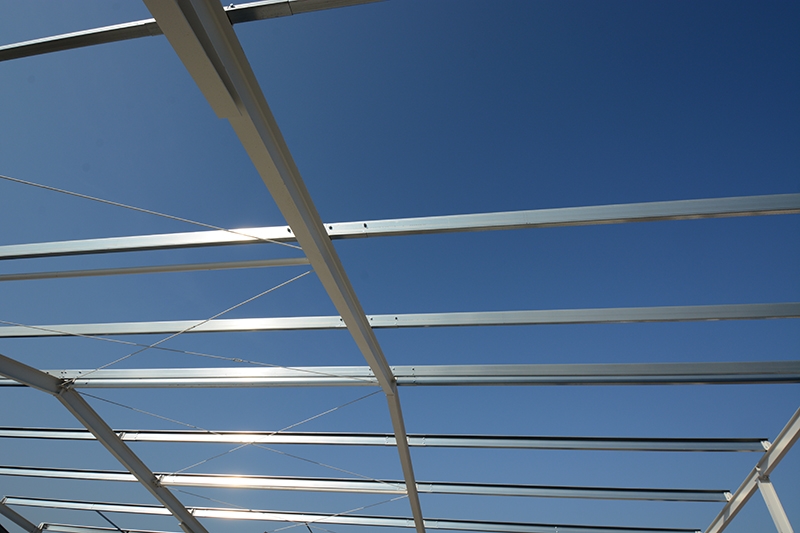

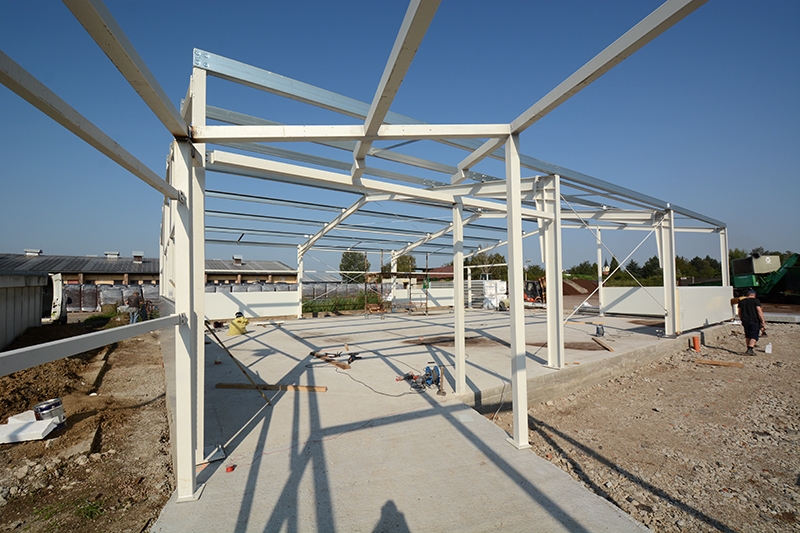

Primárna oceľová rámová konštrukcia je doplnená sofistikovaným systémom tenkostenných prvkov METSEC. Ide o systém pozostávajúci z priehradových Z väzníkov, C paždíkov a M stropníc. Tento systém pochádza od nášho dodávateľa a výrobcu týchto prvkov, spoločnosti Voestalpine Profilform s.r.o. z Vyškova.
Maximálna vzdialenosť väzníkov je 15 metrov a sortiment väzníkov je ponúkaný v týchto výškach: 142, 172, 202, 232, 262, 302, 342 a najviac 402 mm. Každá výška plášťov má niekoľko typov hrúbok od 1,3 mm - 3,0 mm. Stropnice, podhľady a hlavice sú vyrobené z pozinkovanej pevnostnej ocele S450GD + Z275.
Nosníkový systém s profilom Z má nasledujúce konštrukčné systémy:
Systém H.E.B. je určený najmä pre montované haly s piatimi a viac modulmi. Silnejšie priehradové nosníky sú umiestnené v krajných poliach, slabšie priehradové nosníky sú umiestnené vo vnútorných poliach. Spoje väzníkov na predposledných oceľových rámoch sú zosilnené spojkami rovnakého profilu ako väzníky koncových polí a sú dlhšie ako štandardné spojky. Všetky spoje vnútorných väzníkov sú vystužené štandardnými spojkami z rovnakého profilu ako väzníky vnútorného poľa.
Systém s objímkami je určený pre budovy s dvoma alebo viacerými poliami, kde nie je možné použiť systém H.E.B. Štandardné konektory spevňujú spoje väzníkov na vnútorných spojoch s rámami a na každom spoji na predposledných rámoch.
Určený pre budovy so štyrmi alebo viacerými poliami, kde sú silnejšie väzníky umiestnené vo vonkajších poliach a slabšie väzníky vo vnútorných poliach. Nadväznosť väzníkov je zabezpečená prekrývajúcimi sa profilmi na spojoch s rámami.
Okapové väzníky nahrádzajú v odkvape použitie väznice a podhľadu a slúžia aj na nesenie odvodňovacieho žľabu. Odkvapové rímsy sú vždy jednoducho podopreté.
Paždíkový systém z C-profilov má tieto konštrukčné systémy:
Paždíkový systém prostých nosníkov Butt z C-profilov je vhodný pre oceľové haly s jedným alebo viacerými poliami. Tento systém ponúka jednoduché spojenie s nosnými rámami pomocou kotevnej skrutky. Je určený na krátke a nepravidelné rozpätia alebo na malé zaťaženia. Výhodou tohto systému je, že oceľové stĺpy sa môžu umiestniť medzi stĺpy a nezväčšujú tak šírku haly.
Systém Sleeved pre paždíky optimalizuje použitie profilov vložením spojov do všetkých spojov na predposledných rámoch a ich preložením do spojov na vnútorných rámoch. Pri navrhovaní konkrétneho paždíka sa predpokladá, že opláštenie haly zabezpečuje tuhosť proti vybočeniu.
Stropné systémy METSEC sú veľmi úsporné a navyše veľmi nosné, takže plne nahrádzajú doteraz klasicky valcované profily. Hlavné prestupy na strope však zostávajú vo valcovaných profiloch IPE, HEA alebo HEB.
