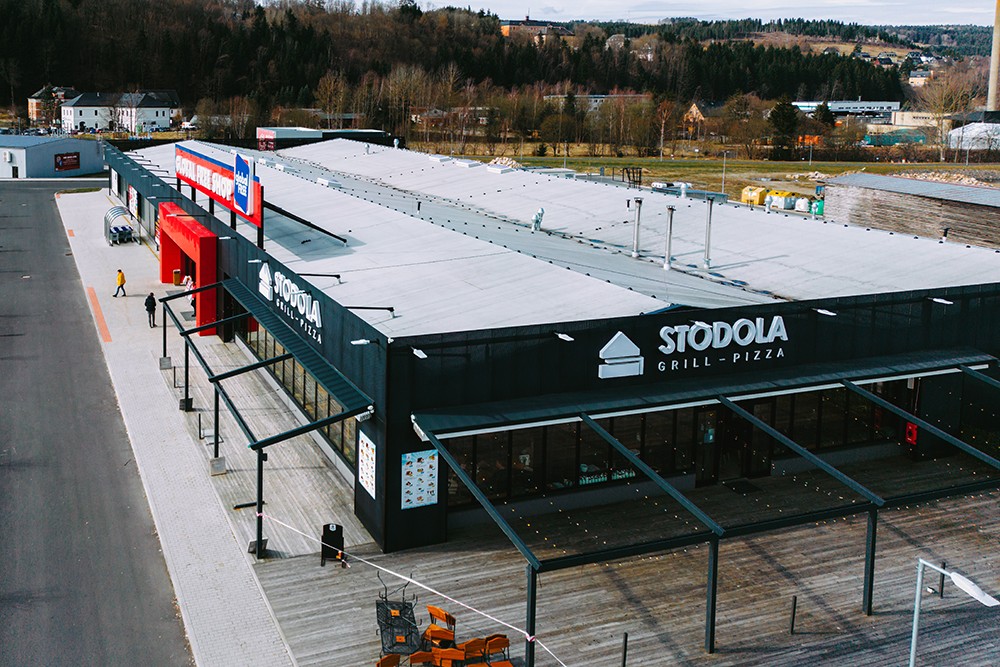

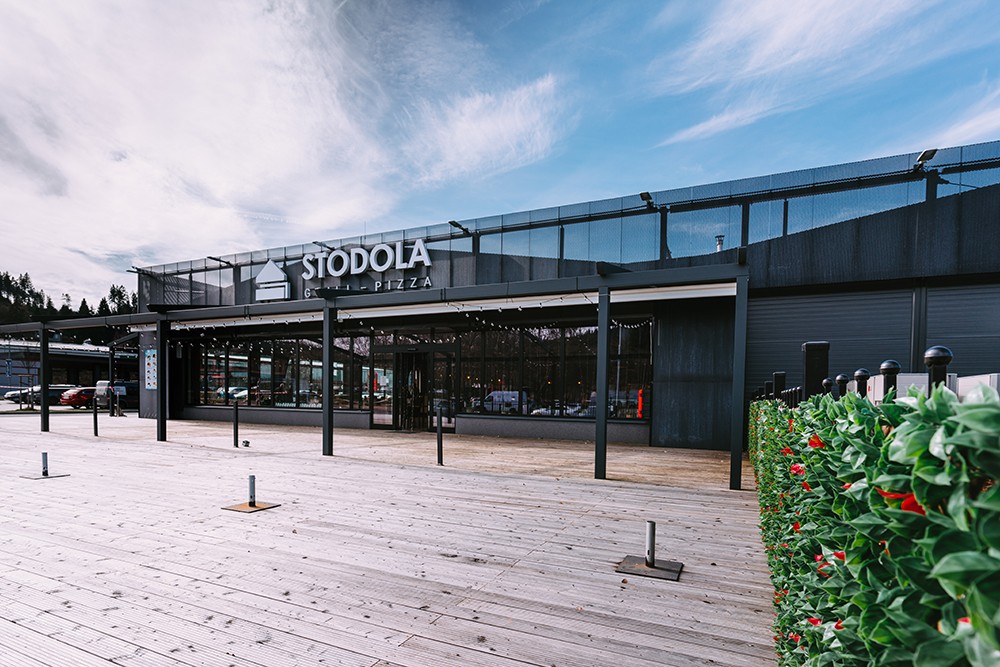

Nákupné centrum Potůčky s reštauráciou
Dizajn pôsobivej luxusnej budovy Shopping Centre - Potůčky vyniká nadčasovým spracovaním, eleganciou, farebnou vyváženosťou a pozornosťou venovanou každému detailu haly.
Podrobnosti
Investor | Sakul s. r. o. |
Adresa | Potůčky |
Typ haly | Administratívne, predajné |
Rozmer (m) | 37x73x5,8 |
Farba | Antracitová |
Rok | 2022 |
Konštrukčný systém budovy

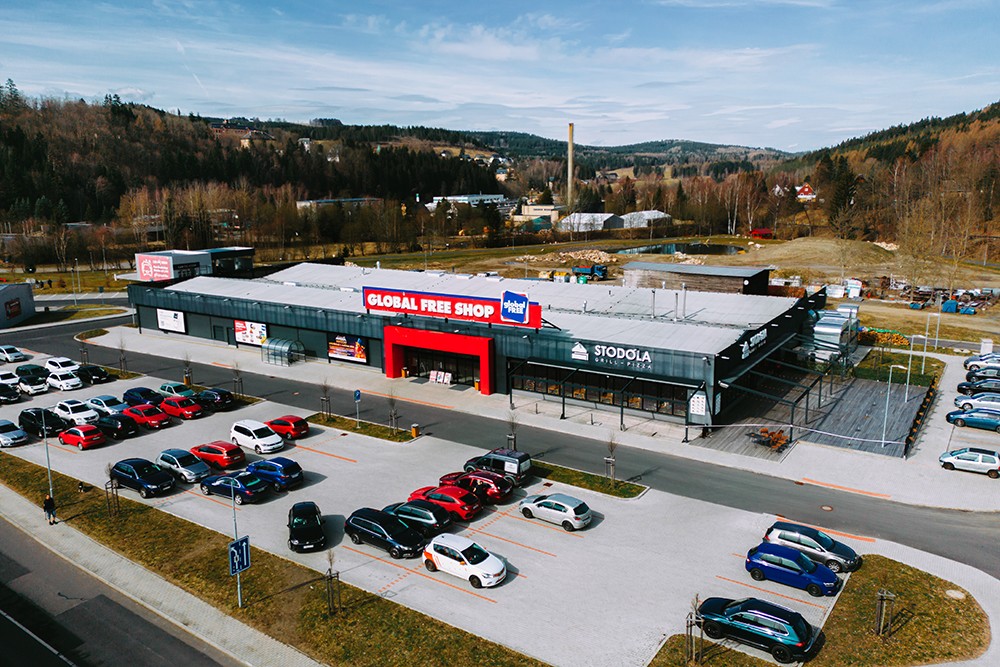

Montovaná jednopodlažná hala pozostáva z dvojtraktovej oceľovej rámovej konštrukcie so sedlovou strechou so sklonom 10°. Pôdorysné rozmery haly sú 37,1 x 73,0 m, odkvapová výška +4,1 m, výška hrebeňa +5,8 m.

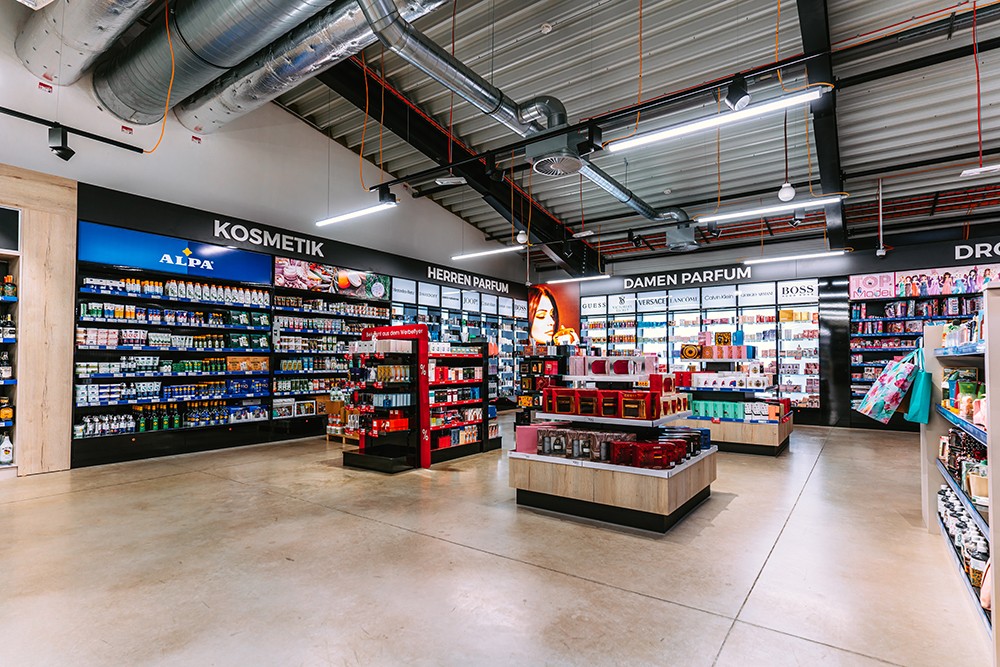

Nosnú konštrukciu tvoria rámy z valcovaných profilov, v rovine strechy z rúrok. Vystuženie a zavetrenie haly je riešené diagonálnymi tiahlami a rúrkami.
Obvodové oceľové stĺpy sú osadené do železobetónových pätiek s kalichmi, vnútorné stĺpy sú kotvené spoločne pomocou chemicky lepených kotiev. Umiestnené sú v hĺbkach -0,250 m, -0,500 m a -1,600 m pod úrovňou 1. NP.
Konštrukciu oceľovej haly tvoria rámy z valcovaných nosníkov s rozpätím 36,8 m, priečny modul rámov je 4,8 m medzi osami.
Oceľová konštrukcia má antikorózny náter. Konštrukčné prvky sú natreté základným a vrchným náterom s hrúbkou 100 mikrónov. Niektoré prvky na hale sú opatrené protipožiarnym náterom. Väzníky sú pozinkované.

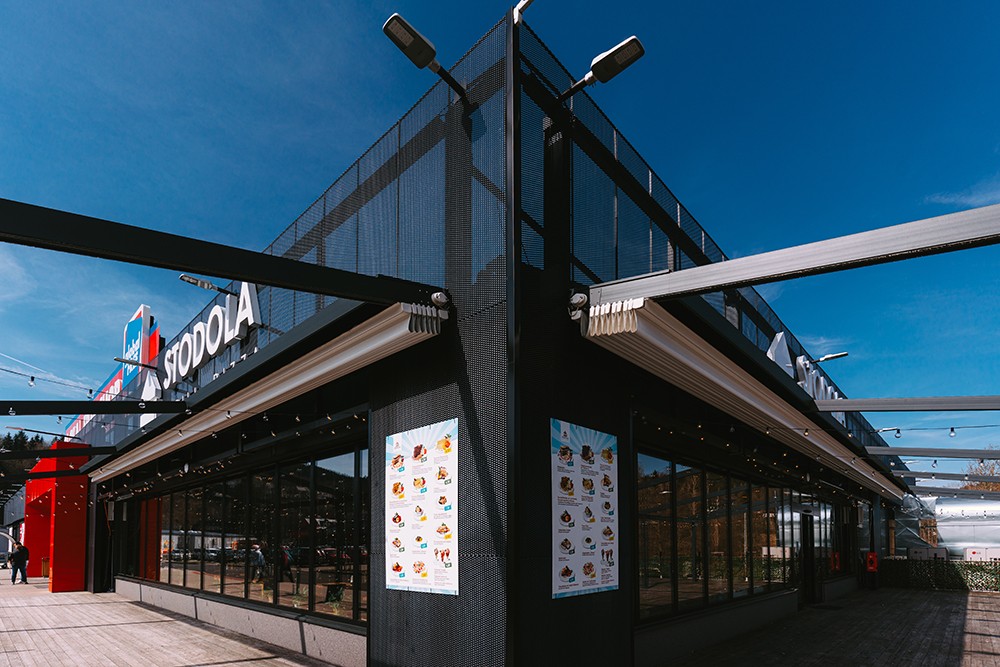

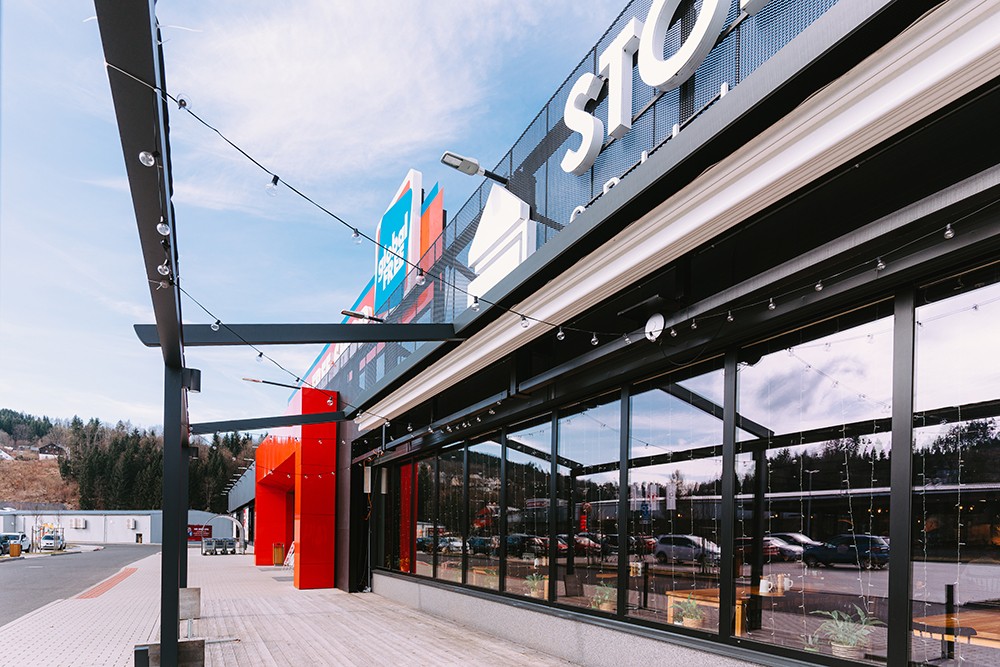

Hliníkové okná, hliníkové dvere a sekcionálne oceľové brány sú ukotvené v konštrukcii.
Opláštenie haly

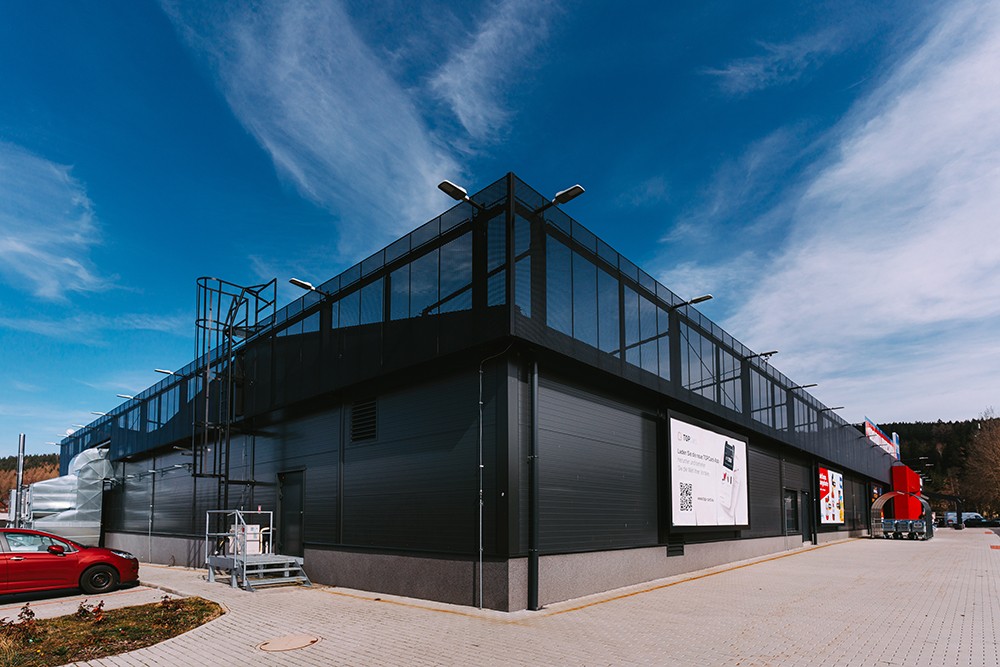

Steny montovanej budovy sú opláštené minerálnym sendvičovým panelom s hrúbkou 160 mm a súčiniteľom prechodu tepla U=0,25 W/m2K. Izolačným materiálom je minerálna vlna. Šírka uloženia panelov je 1000 mm.

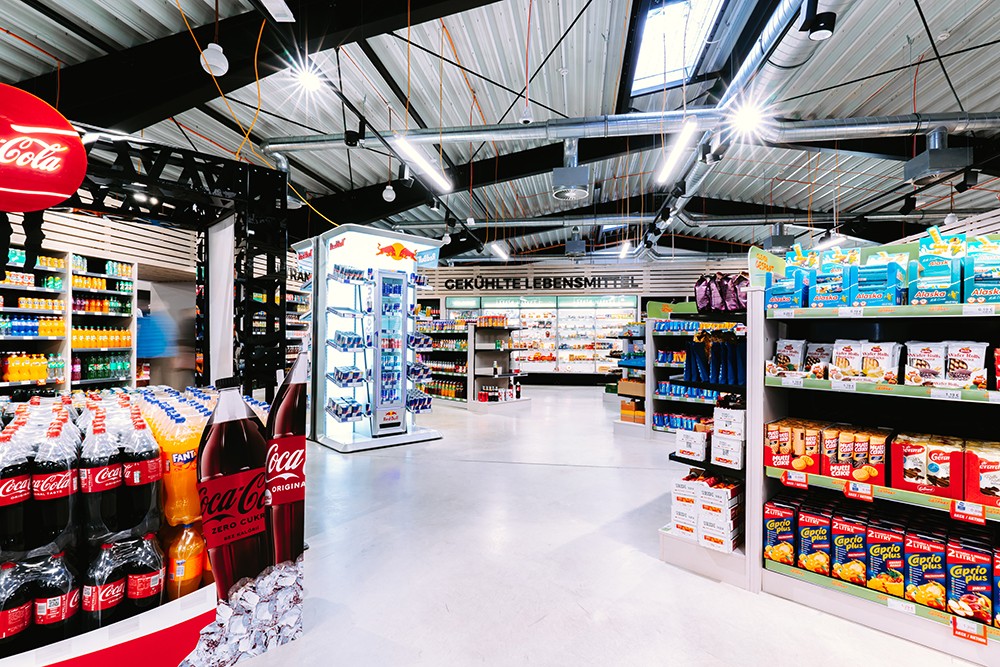

Strešný plášť je navrhnutý pomocou hydroizolačnej fólie kotvenej cez polystyrénový izolant a minerálne dosky s celkovou hrúbkou 220 mm na nosný trapézový plech. Celková hrúbka strešného plášťa je 380 mm.
Klampiarske prvky na hale sú z lakovaného oceľového plechu.
