Rozšírenie dielne na výrobu náradia s administratívou v Šumperku
Podrobnosti
Investor | BSK Industrial s.r.o. |
Adresa | Šumperk |
Typ haly | Výrobné, Administratívne, predajné |
Rozmer (m) | 18 x 53,8 x 7,1 |
Farba | Biela, Strieborná |
Rok | 2021 |

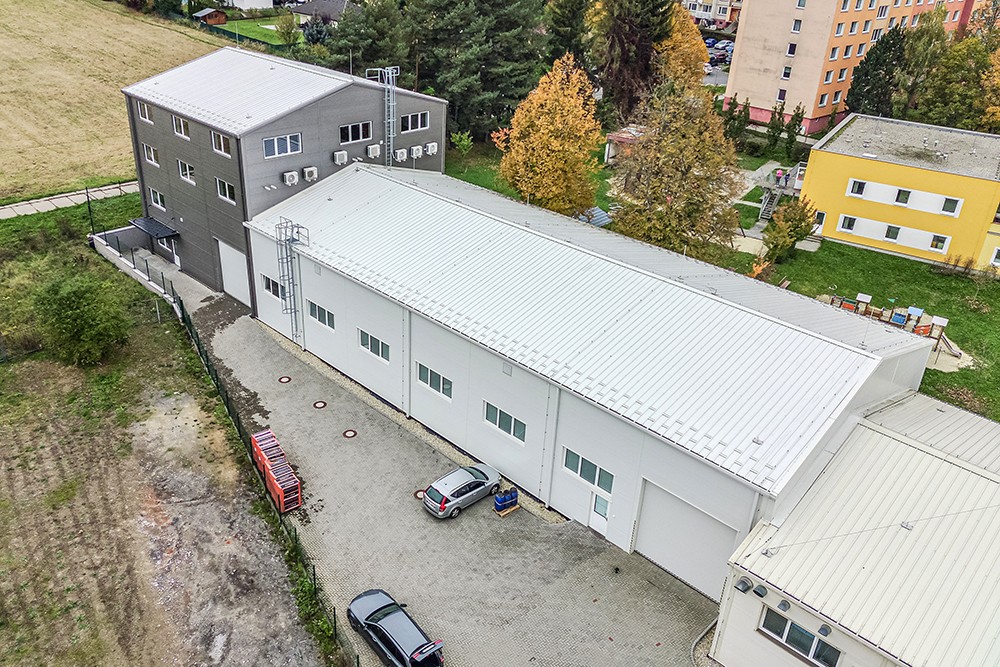

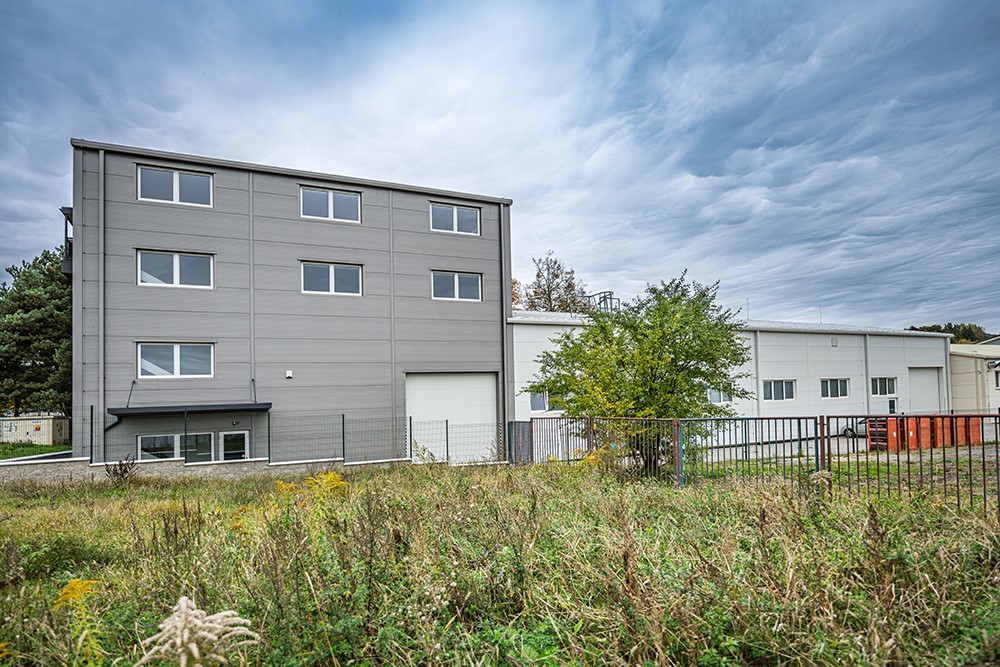

V roku 2021 sme vybudovali prístavbu dielne na výrobu náradia s administratívou v Šumperku. Pôdorys výrobnej a administratívnej haly je 18x53,8 m. Výrobná časť haly dosahuje výšku 7,1 m v odkvape a 9,56 m v hrebeni. Administratívna časť haly s odkvapovou výškou 13 m má štyri podlažia so svetlou vnútornou výškou 2,6 m.
Skladba a konštrukčné riešenie montovanej haly BSK Industrial
Oceľová konštrukcia haly je rámového typu so sedlovou strechou so sklonom 15°. Prefabrikované oceľové rámy sú vyrobené z valcovaných profilov IPE a HEA. Nosné oceľové stĺpy sú kotvené do betónových pilót v kalichoch, niektoré stĺpy sú kotvené aj do základových betónových pätiek pomocou závitových tyčí.
Vo výrobnej hale sa realizovala žeriavová dráha pre mostový žeriav s nosnosťou 6 300 kg, rozpätím 16,5 m a zdvihom 4,8 m. Tuhosť oceľovej konštrukcie je zabezpečená tuhosťou väzníkov, stabilizáciou z rúrkových profilov, jaklených profilov a vetracích krížov z guľatiny. Všetky prvky oceľovej konštrukcie sú ošetrené základným a vrchným náterom v sivobielej farbe RAL 9002.
Protipožiarna ochrana haly
Požiadavka na požiarnu odolnosť nosnej oceľovej konštrukcie je riešená individuálne podľa typu rámu - konštrukcia výrobnej časti haly je opatrená protipožiarnym náterom na 30 a 45 minút, v administratívnej časti je požiarna odolnosť riešená sadrokartónovým obkladom.

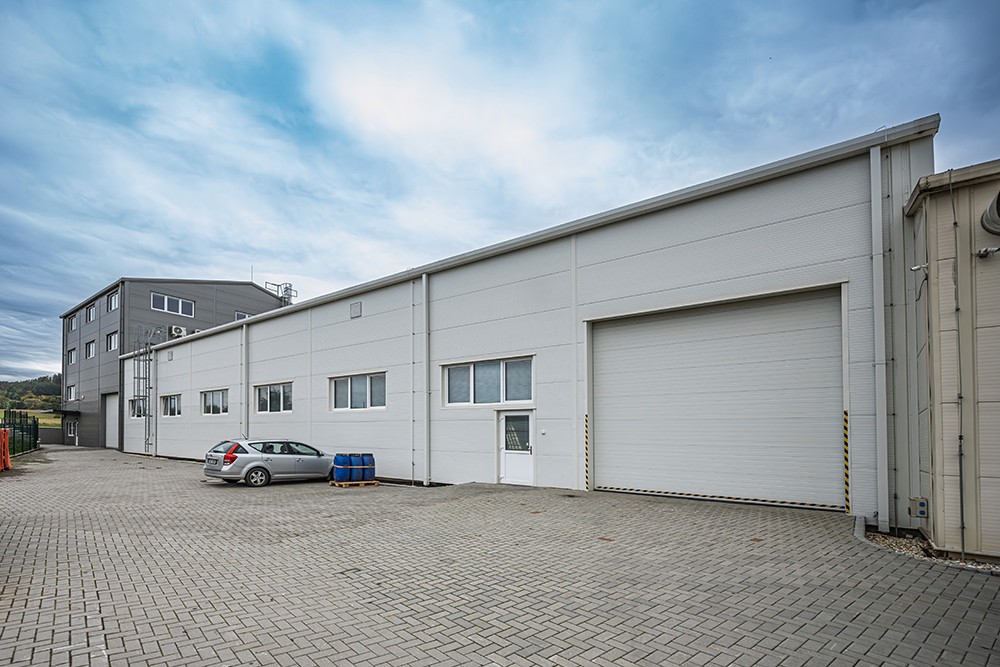

Plastové dvere a okná s trojsklom v bielej farbe sú do montovanej haly osadené pomocou sekundárnej konštrukcie. V oceľovej hale sú umiestnené aj dve sekcionálne brány s rozmermi 4,6 × 4,4 m; jedna z brán je doplnená integrovanými dverami.
Zateplenie montovanej haly
Opláštenie montovanej haly je navrhnuté sendvičovými panelmi Kingspan s penovým jadrom QuadCore. Sendvičový strešný panel s hrúbkou 160 mm a súčiniteľom prechodu tepla U = 0,12 W/m2K je ukotvený do tenkostenných Z-profilov pomocnej strešnej konštrukcie. Steny haly sú opláštené sendvičovým panelom s hrúbkou 200 mm. Opláštenie výrobnej haly je vo farbe slonovej kosti a opláštenie administratívnej budovy je svetlosivé.
Príslušenstvo a vybavenie haly
Klampiarske konštruk cie sú z lakovaného oceľového plechu vo farbe opláštenia jednotlivých častí haly.

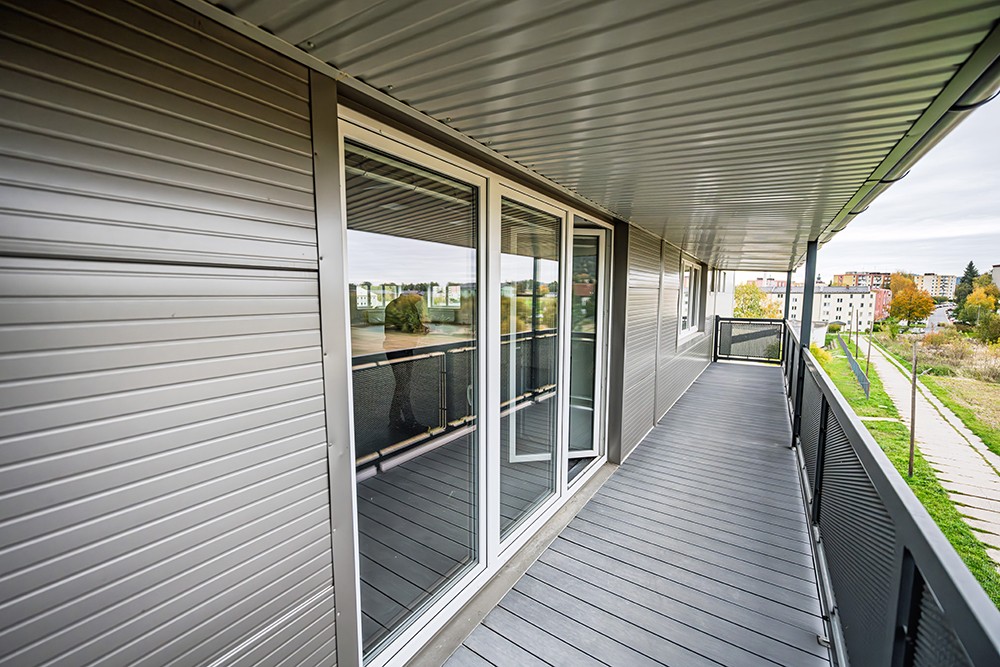

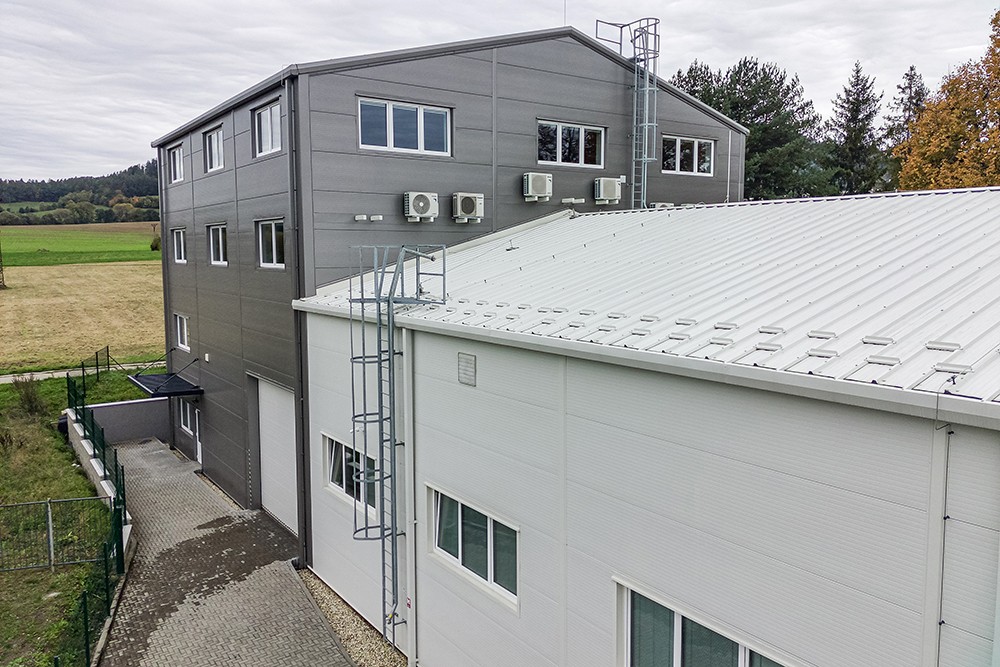

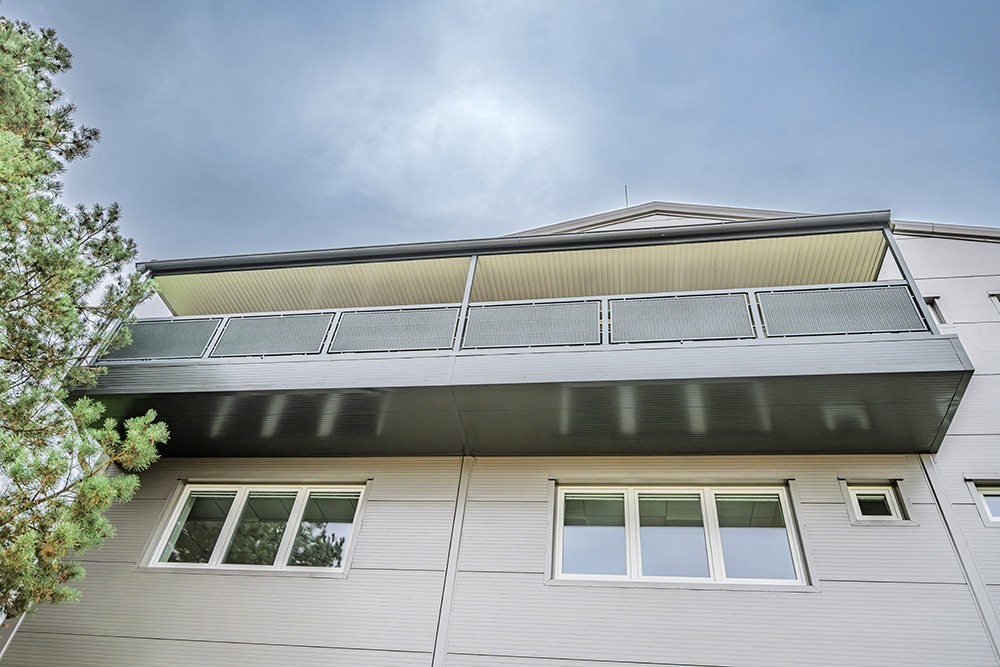

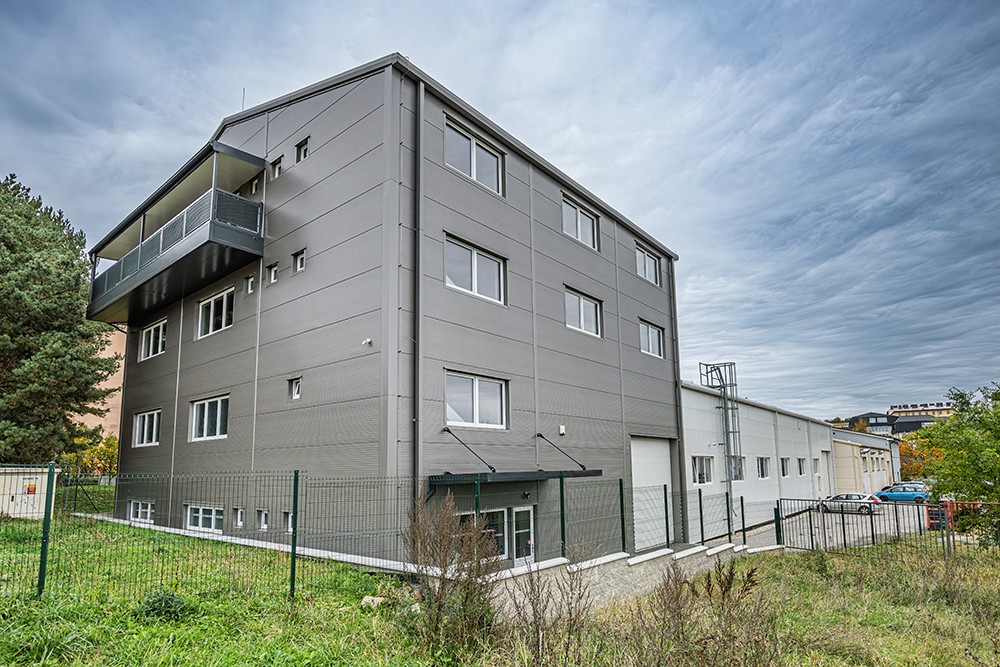

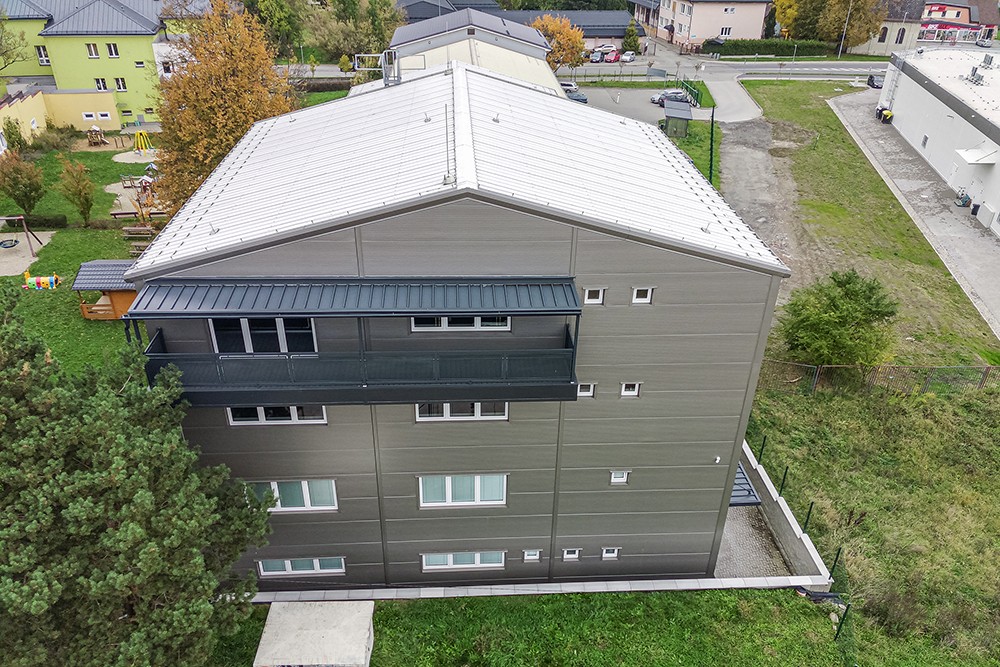

Nad vstupom do budovy je umiestnená markíza z trapézového plechu so sťahovaním. Administratívna časť je elegantne doplnená balkónom na 4. NP. Výrobná časť montovanej haly je doplnená dvoma požiarnymi rebríkmi so suchovody.
