Dispozícia haly Lubal Veľké Pavlovice

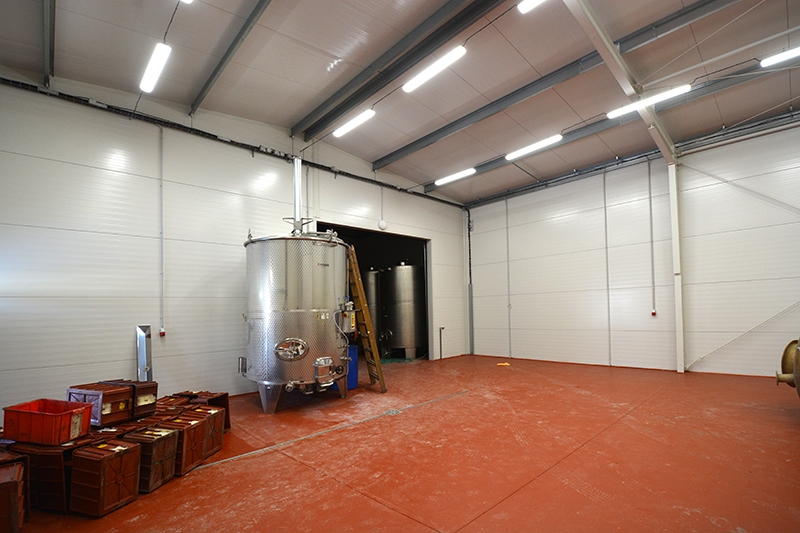

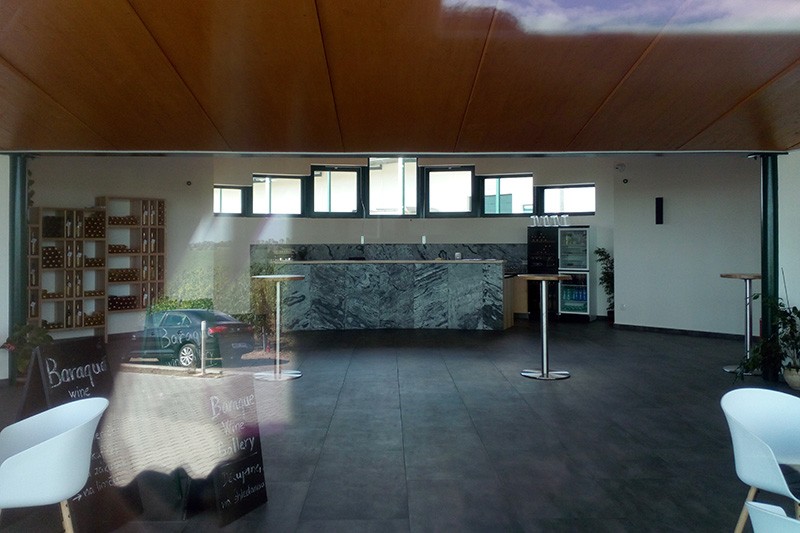

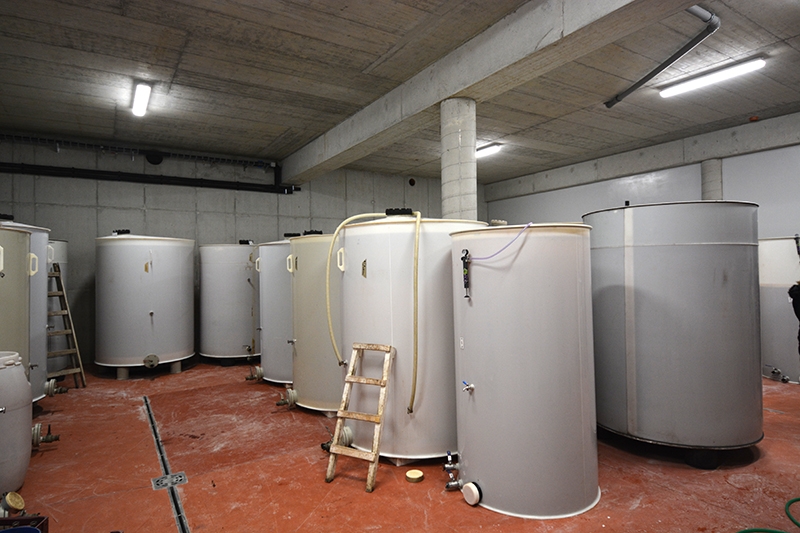

Montovaná vinárska hala je rozdelená na administratívnu a prevádzkovú časť haly s podzemnými priestormi. Administratívne priestory investora sú rozdelené na dve podlažia a sú prepojené vnútorným schodiskom. Prevádzková časť na prízemí haly je rozdelená na lisovňu, kvasnú a školiacu pivnicu a sklad hotových výrobkov. Každá časť je oddelená priečkou a prepojená dverami. Na prvom poschodí sa nachádzajú kancelárie a šatne pre zamestnancov. Posledná časť je podzemná s rozmermi 12x48 m. V podzemnej časti sa nachádzajú sklady hotového vína v nerezových nádržiach, ako aj hotového fľaškového vína. V pivniciach sa nachádza aj degustačná miestnosť, ktorá spája podzemnú halu a vzorkovňu.

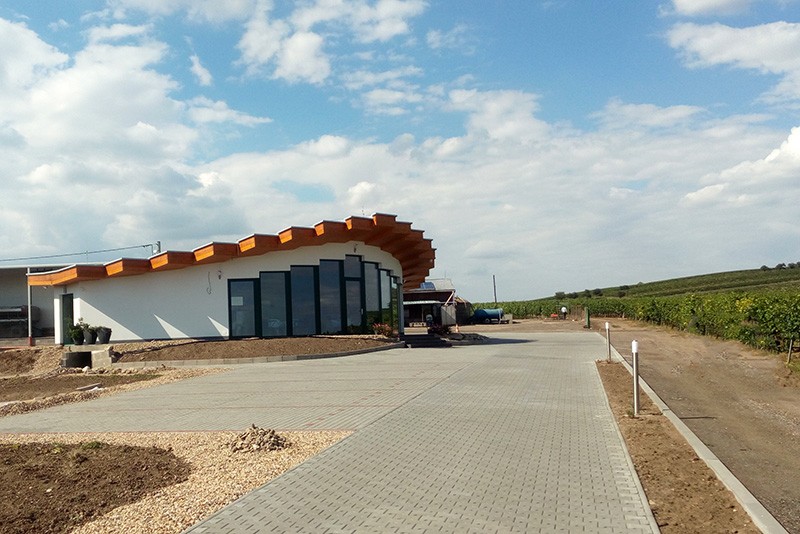

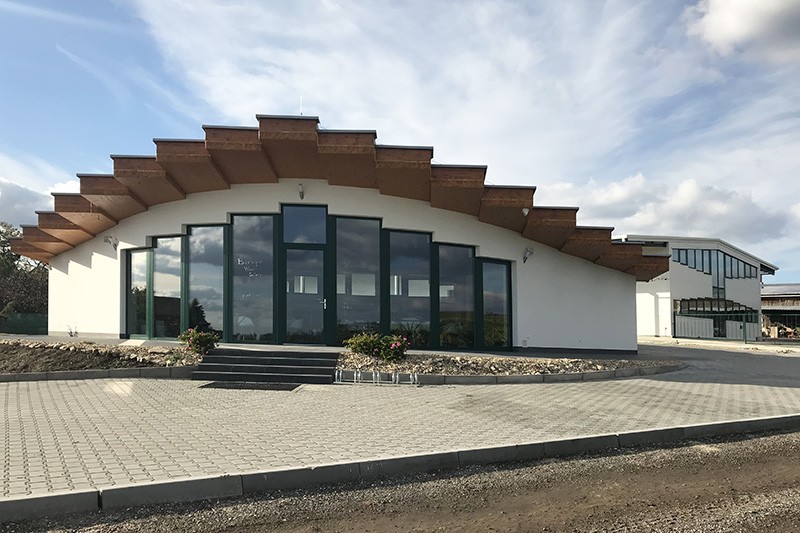

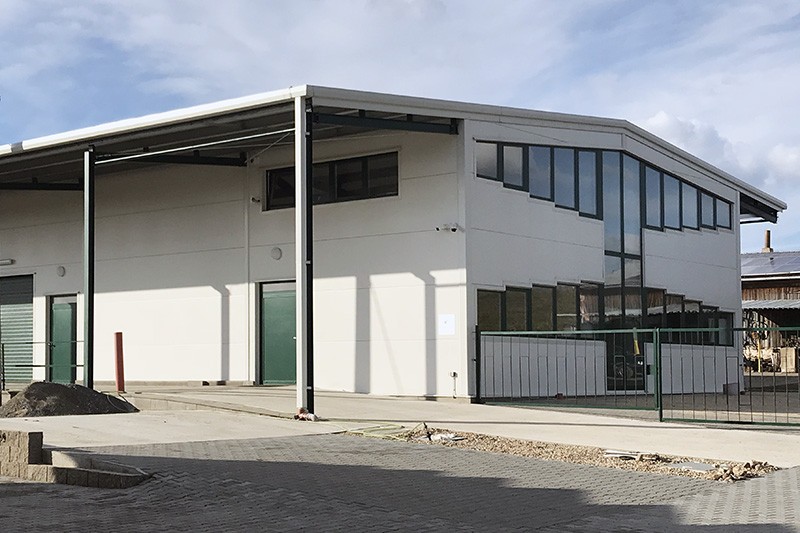

Montovanej vinárni dominuje čelný viac-menej presklený štít podľa architektonického návrhu investora, ktorý sme ďalej rozpracovali a farebne doladili.

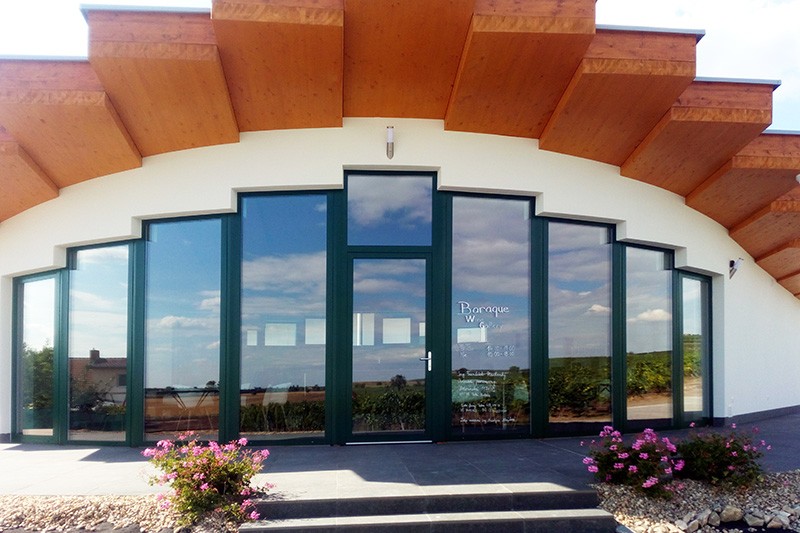

Zaujímavé riešenie čelných okien dominuje hale a je vkusným a neprehliadnuteľným prvkom.

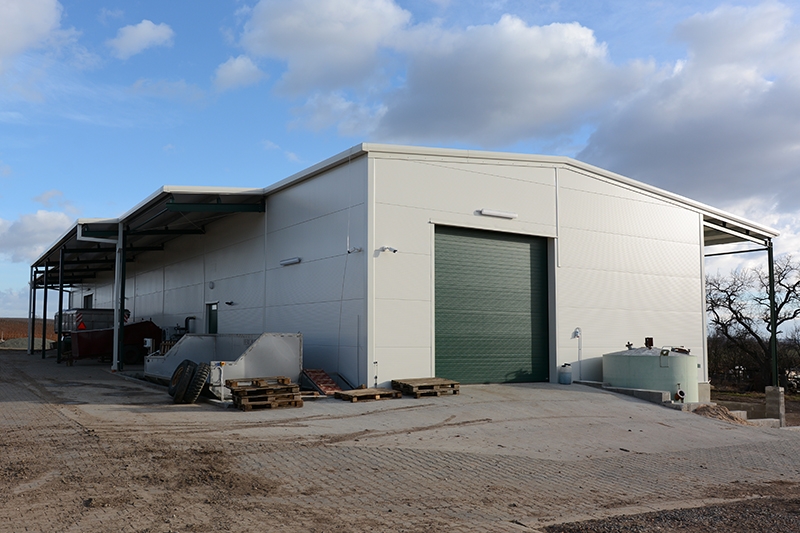

Zadná prevádzková časť haly je prístupná zadnými sekcionálnymi dverami.

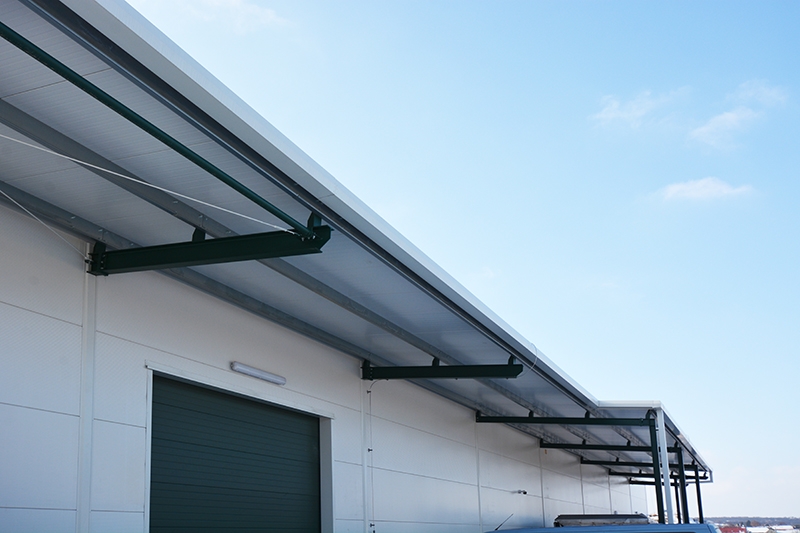

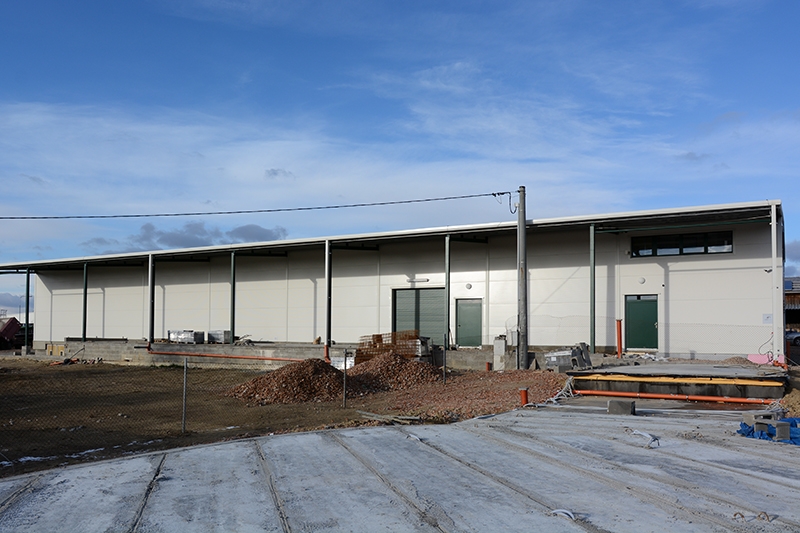

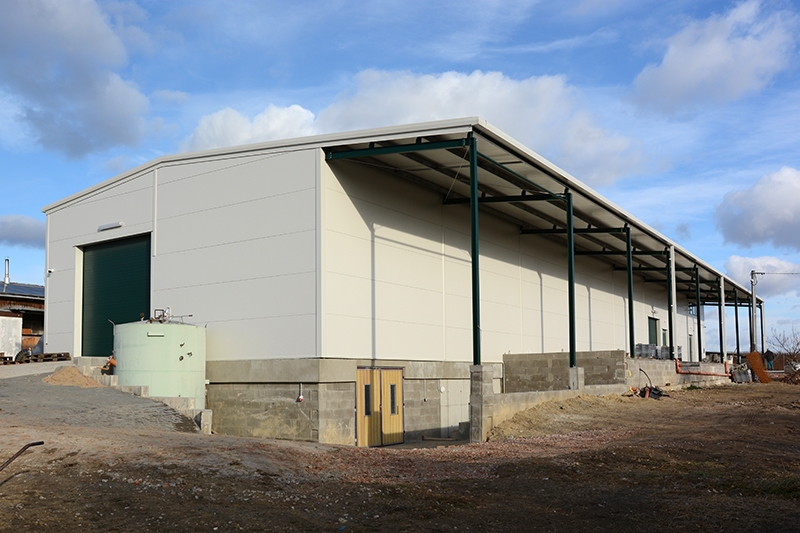

Hala je z oboch strán doplnená strechou s rozmermi 3x48 m.

Farebnosť haly nadväzuje na myšlienku reflektovať podnikanie - prírodná zelená a čistá biela demonštruje účel využitia a podnikanie investora.

Oceľová konštrukcia vinárstva Lubal

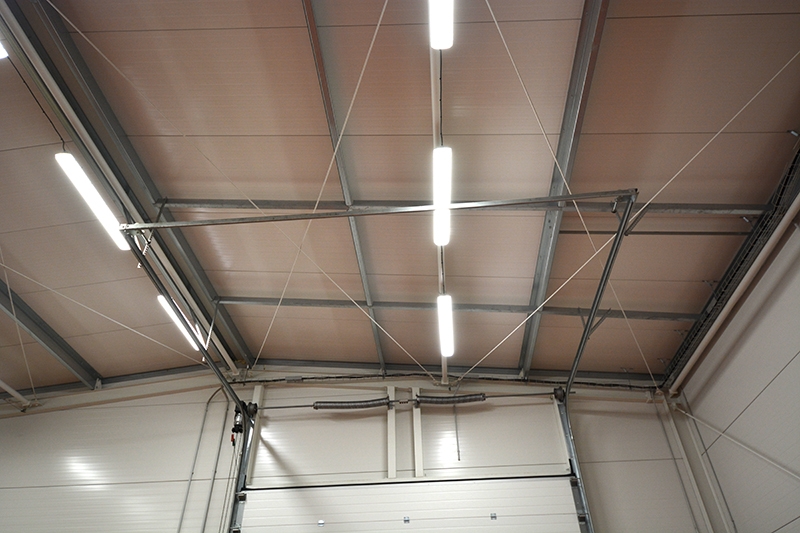

Oceľová konštrukcia rámového typu bola ukotvená do betónových pätiek pomocou závitových tyčí cez chemickú maltu. Oceľová konštrukcia je natretá farbou 100my v bielej farbe RAL 9002 s požiarnou odolnosťou 15 minút.

Konštrukcia sa dodáva vrátane podlahovej konštrukcie v administratívnej časti haly.

Prefabrikované opláštenie haly Lubal

Oceľová konštrukcia haly Lubal je opláštená kvalitnými sendvičovými panelmi s výbornými tepelnými a protipožiarnymi vlastnosťami. strecha je dodávaná s hrúbkou 170 mm a tepelnými vlastnosťami U=0,13 W/m2K, izolačným materiálom je PU pena.

Steny montovanej vinárne sú opláštené sendvičovými panelmi s hrúbkou 120 mm a tepelnými vlastnosťami U=0,16 W/m2K v sivobielej farbe a mikroprofilom.

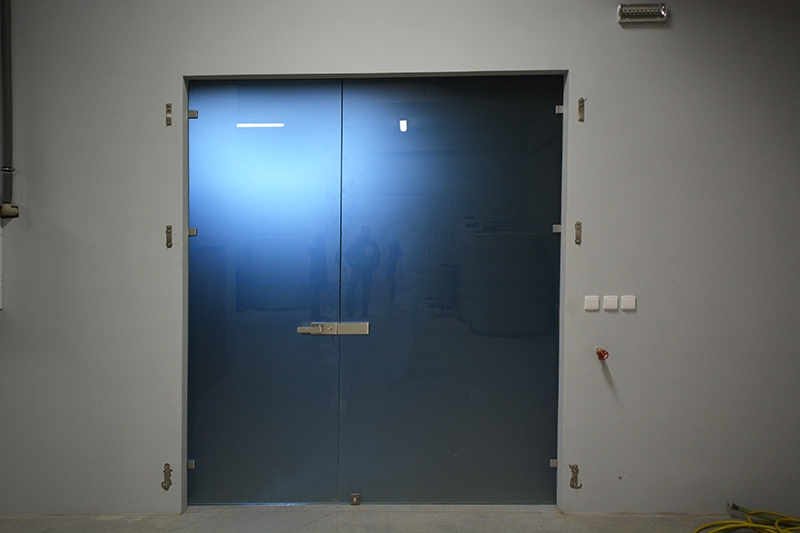

Súčasťou dodávky boli aj vnútorné deliace steny v prevádzkovej časti vinárne.

Do haly sa vchádza tromi hliníkovými kľučkami/guľami vo farbe RAL 6005 zelenej. Podobne ako dvere, aj okná sú v zelenej farbe RAL 6005.

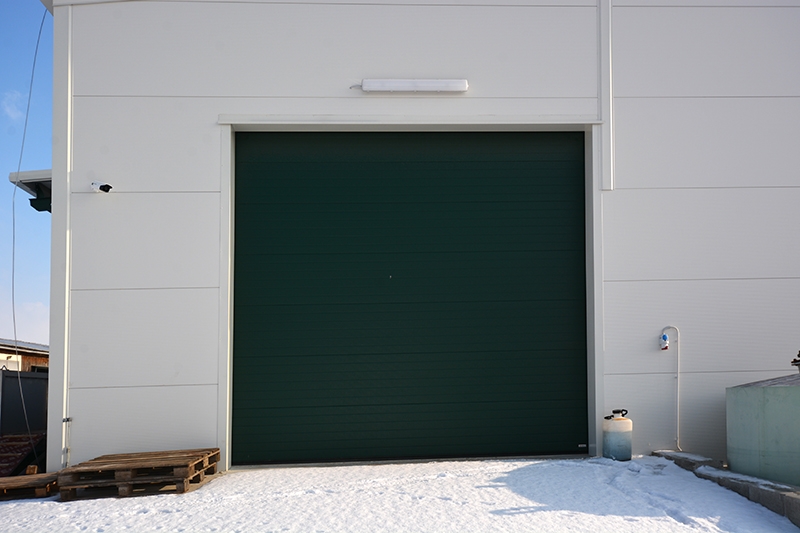

Hala má 6 sekcionálnych brán s elektrickým priemyselným pohonom a jedny s integrovanými dverami. Tri vonkajšie dvere sú zelené a tri vnútorné dvere sú sivé a biele.
