V roku 2023 sme realizovali oceľovú konštrukciu s opláštením na nakládku a manipuláciu s palivom pre Tepláreň Otrokovice a.s.

TECHNICKÉ PARAMETRE MONTOVANEJ HALY

Oceľová konštrukcia so zastrešenou plochou je primárne určená na automatizáciu dávkovania paliva v Teplárni Otrokovice.

Oceľová konštrukcia automatického dávkovača paliva

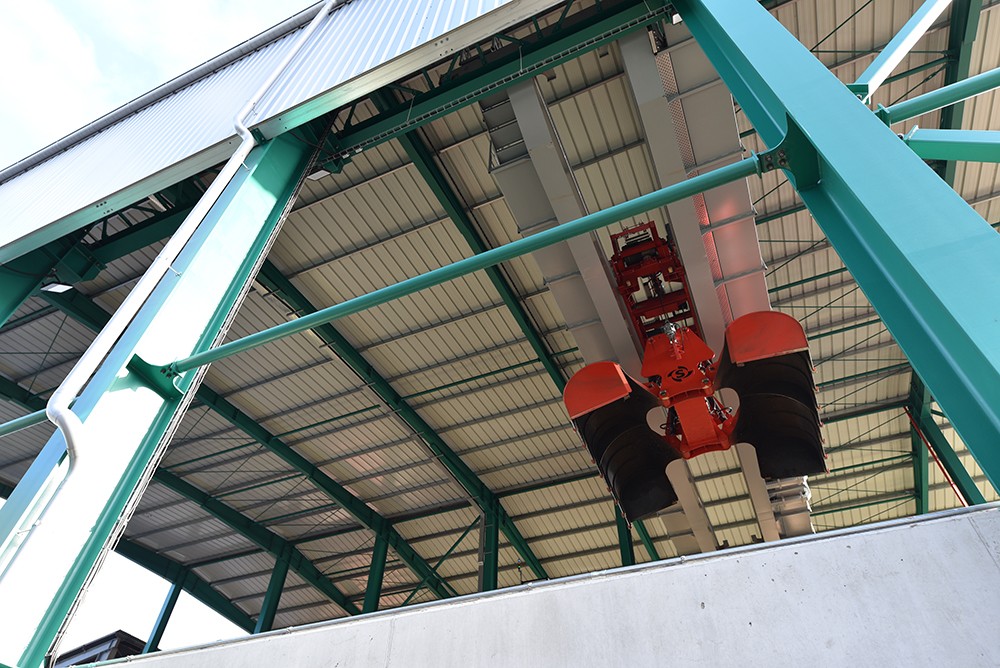

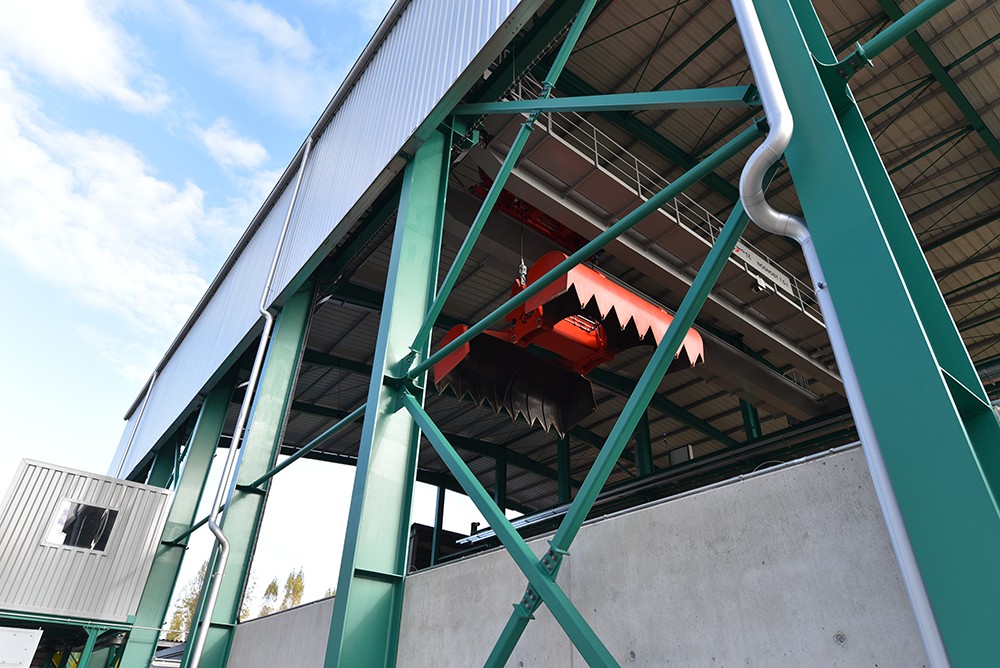

Oceľová konštrukcia našej výroby v tonáži 150 t bola realizovaná v priebehu roka 2023. Oceľová konštrukcia je navrhnutá ako otvorený prístrešok pre automatický zakladač s nosnosťou 3,3 t a celkovou hmotnosťou zakladača 21,9 t. Oceľová konštrukcia je navrhnutá ako dvojloďová konštrukcia, pričom jedna z lodí je vybavená automatickým zakladačom.

Oceľová konštrukcia sa skladá z oceľových profilov IPE a HEA, kotvenie je navrhnuté ako závitové a závesné. Výstuž oceľovej konštrukcie zabezpečuje systém rúrok a guľatiny v kríži.

Konštrukcia je navrhnutá s požiarnou odolnosťou 15 minút.

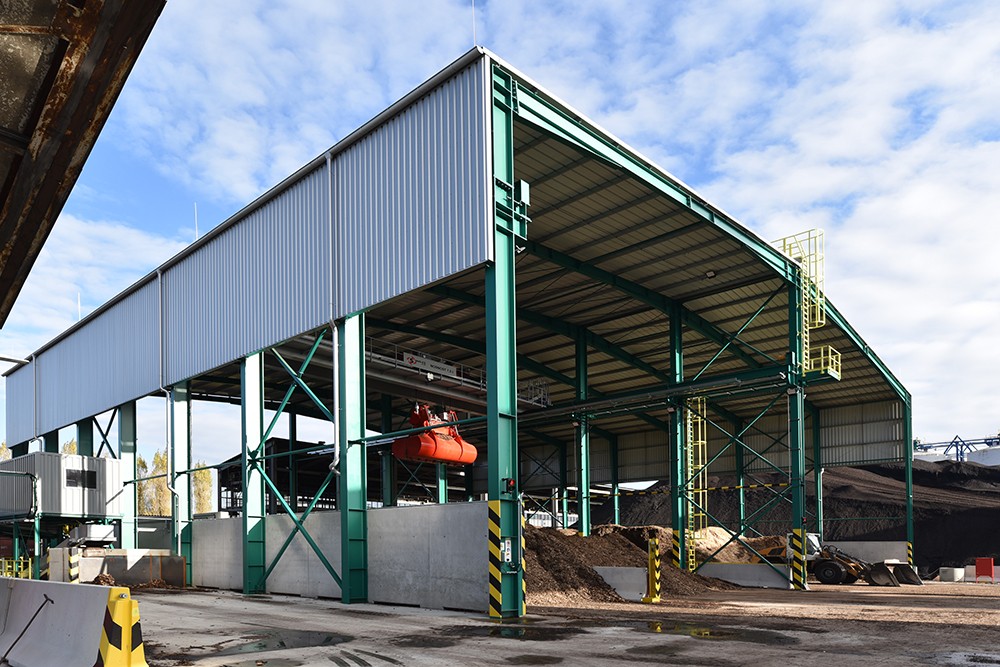

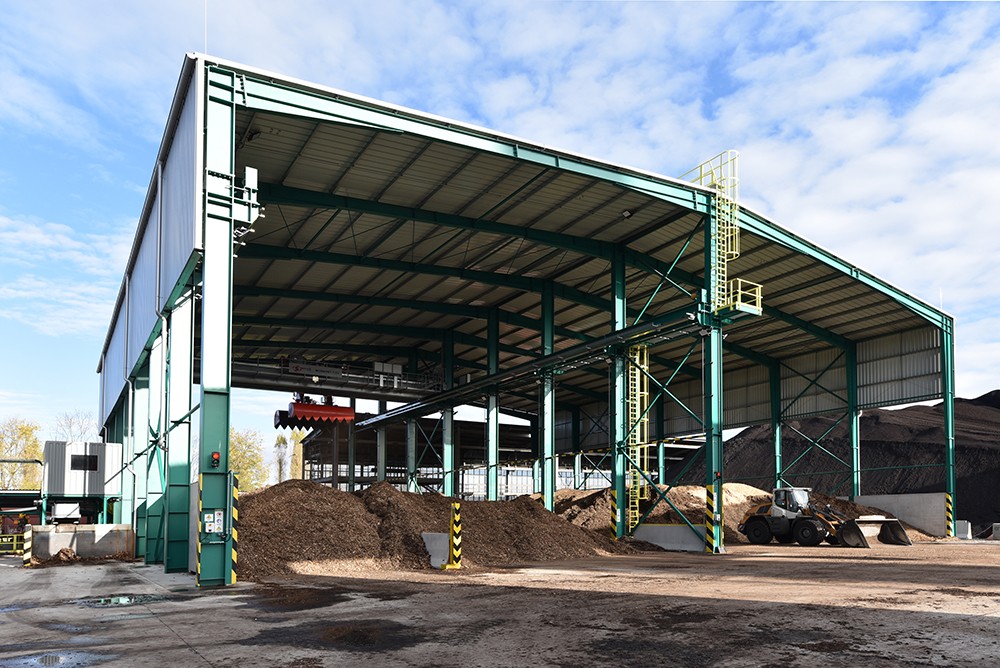

Oceľovú konštrukciu tvorí dvojtraktová priestorová rámová konštrukcia so sedlovou strechou so sklonom °6. V pôdoryse má oceľová konštrukcia rozmery 38,5 x 37,9. Výška pri odkvape je 14 metrov, pri hrebeni 16 metrov.

Opláštenie oceľovej konštrukcie trapézovým plechom

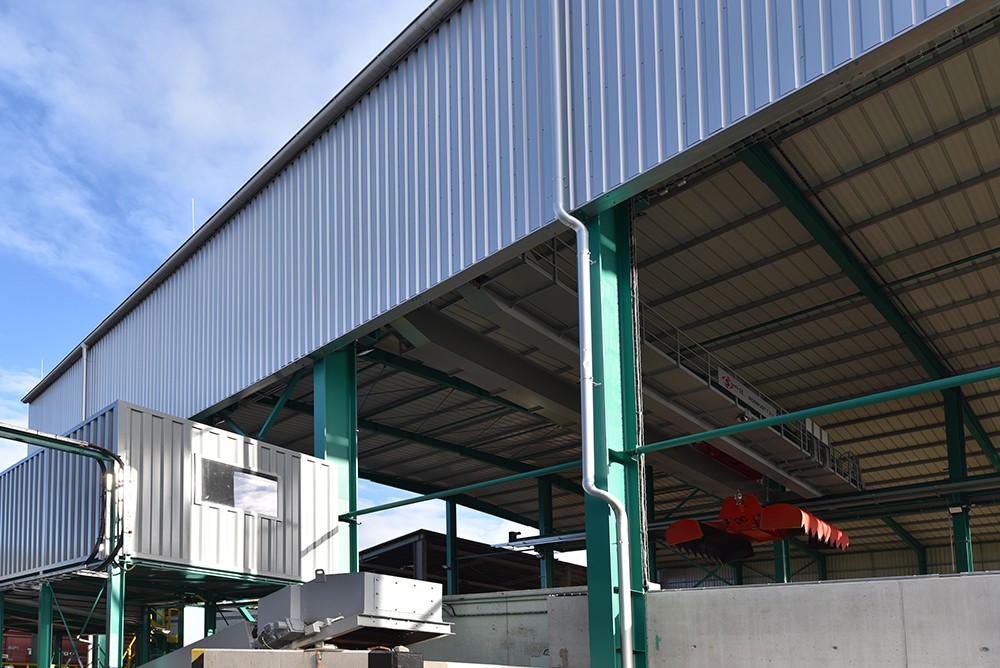

Oceľová konštrukcia v stenových častiach je čiastočne opláštená trapézovým plechom ukotveným do žiarovo pozinkovaných pätiek, v strešnej časti je trapézový plech ukotvený do žiarovo pozinkovaných väzníkov.

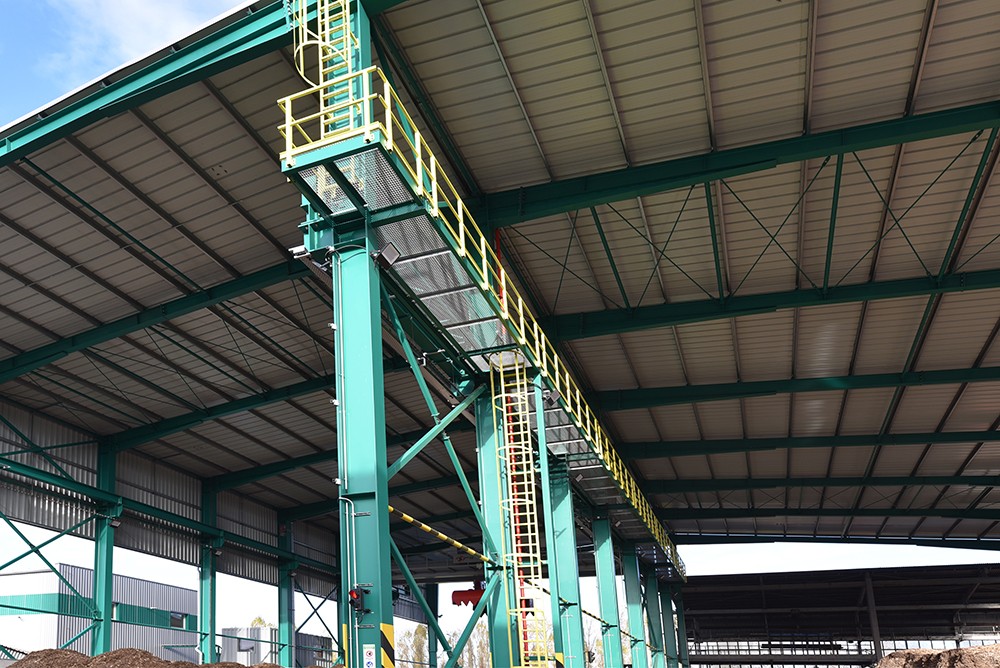

Konštrukcia je doplnená servisnou lávkou na obsluhu automatického nakladača. Lávka je vyrobená zo žiarovo pozinkovaných poréznych tyčí a je vybavená zábradlím na oboch stranách. Prístup na lávku zabezpečuje servisný rebrík s ochranným košom.
