Montovaná hala Truckservis Jičín

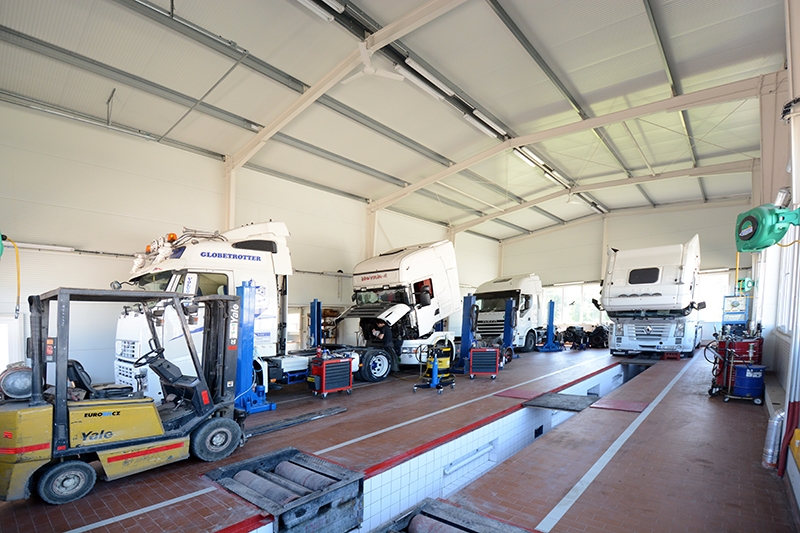

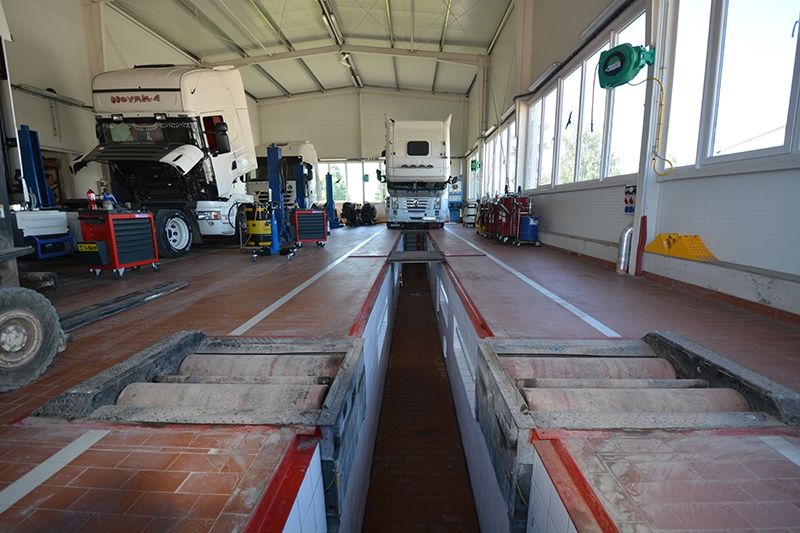

Průmyslová ocelová hala menší velikosti, je navržena jako jednolodní s rozponem haly 12 m, délky 22 m s okapní výškou 7,2 m.

Jedná se o klasickou rámovou konstrukci s modulem 5,5m. Sklon střechy je navržen 6 %.

Podrobnosti

Investor Jan Dostál Truckservis
Adresa Chomutičky
Typ haly Autosalony, servisy, myčky
Rozměr (m) 12x22x7,2
Barva Bílá, Červená
Rok 2015
Poptávka haly Chci se zeptat

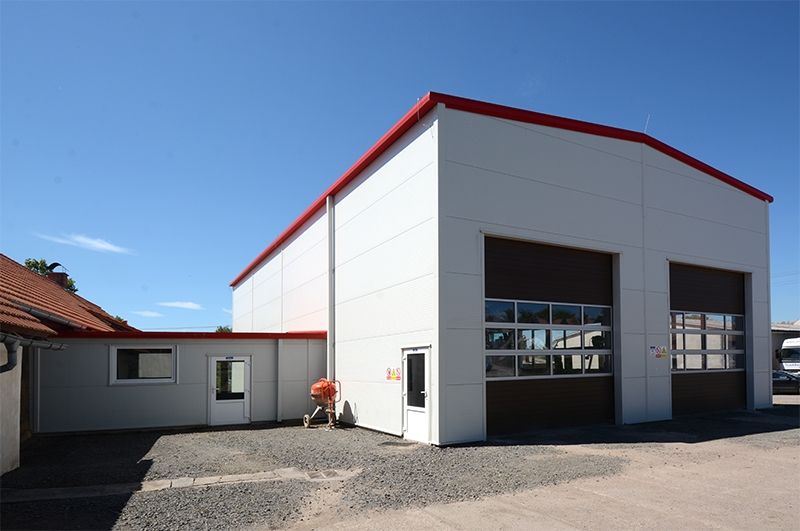

Součástí ocelové haly je také menší přístavek (který se někdy nazývá „apendix“) rozměru 4000 x 7143 mm, s okapní výškou 3032 mm. Primární ocelová konstrukce je opatřena nátěrem tloušťky 100my v odstínu RAL 9002, shodně jako vnitřní plochy stěnových a střešních panelů.

Sekundární nosná ocelová konstrukce je zhotovena z pozinkovaných profilů METSEC tvaru „Z“, případně tvaru “C“.

BAREVNÉ ŘEŠENÍ, které vždy esteticky a architektonicky dotváří a podtrhuje budovanou montovanou halu, je v tomto případě navrženo: u střešních panelů v barvě RAL 3000 - ohnivě červená, která barevně výrazně evokuje klasickou novou pálenou taškovou krytinu. Stěnové panely jsou naproti tomu navrženy v poměrně oblíbené decentní a nevtíravé barvě RAL 9002 - šedobílá, která je použita na panely oboustranně.

OPLÁŠTĚNÍ OCELOVÉ HALY

STŘEŠNÍ PANELY

Po dohodě s investorem byly na opláštění ocelové konstrukce vybrány střešní panely KINGSPAN s optimální tepelnou izolací

KINGSPAN KS1000 RW tl.120mm, RAL 3000/9002 ext. / Int.,  U=0.213(W/m2K), FeZn plech oboustranně lakovaný polyesterem 25/7my, izolační hmota (IPN pěna). Na přístavku jsou použity střešní panely KINGSPAN FF tl. 150 mm ve stejném barevném provedení RAL 3000/9002, ale izolační hmotu tvoří minerální vlna.

STĚNOVÉ PANELY

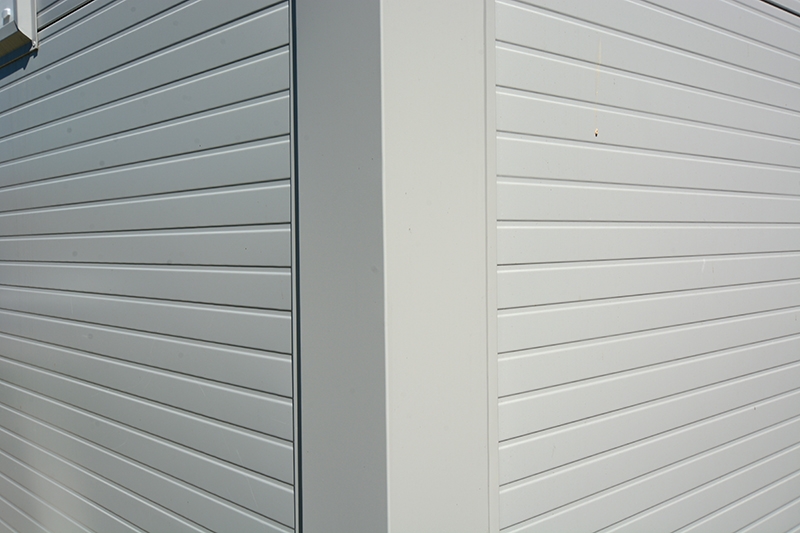

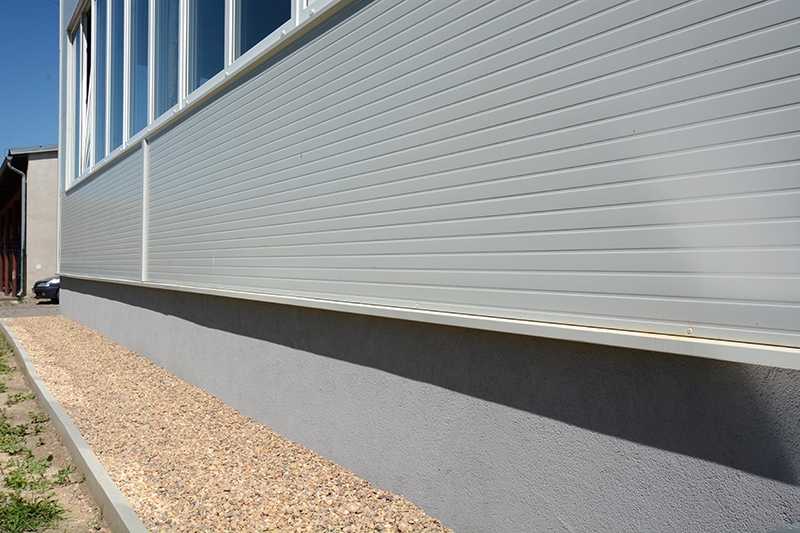

KINGSPAN KS1150 TF tl.100mm, RAL 90002/9002 ext. / Int. (stěnový panel tl.100mm, U=0.22(W/m2K), FeZn plech oboustranně lakovaný polyesterem 25/7my, izolační hmota (IPN pěna), skladebná šíře 1150mm)

DOPLŇKY HALY

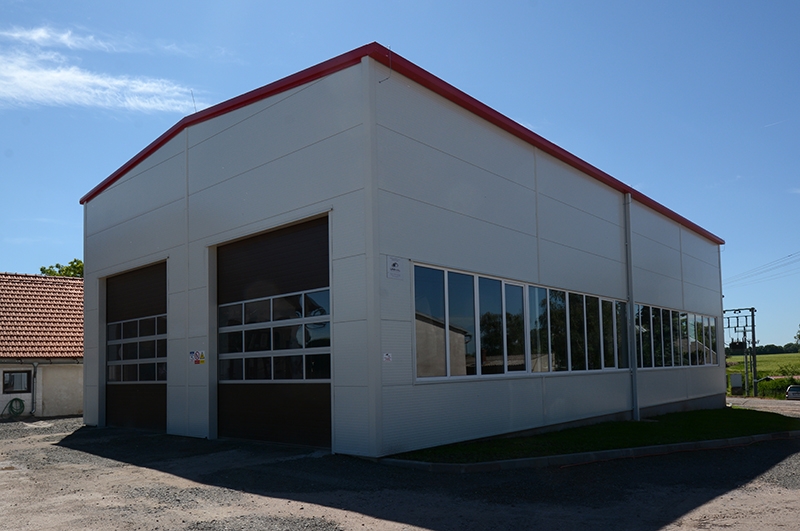

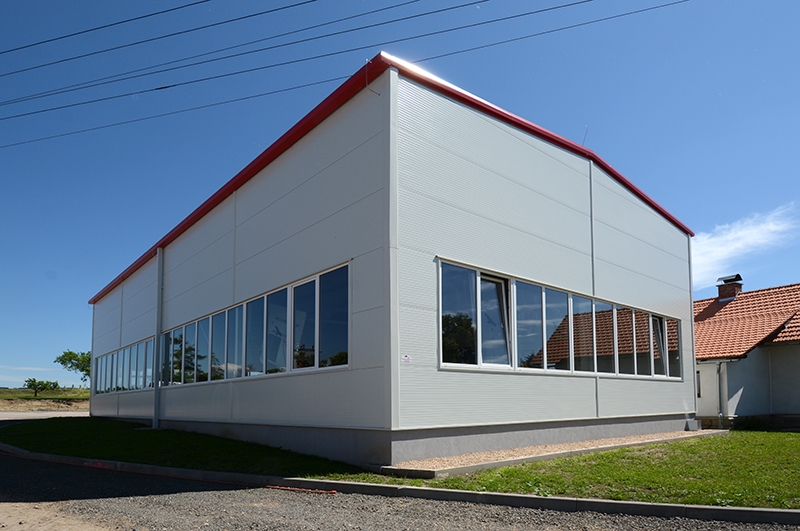

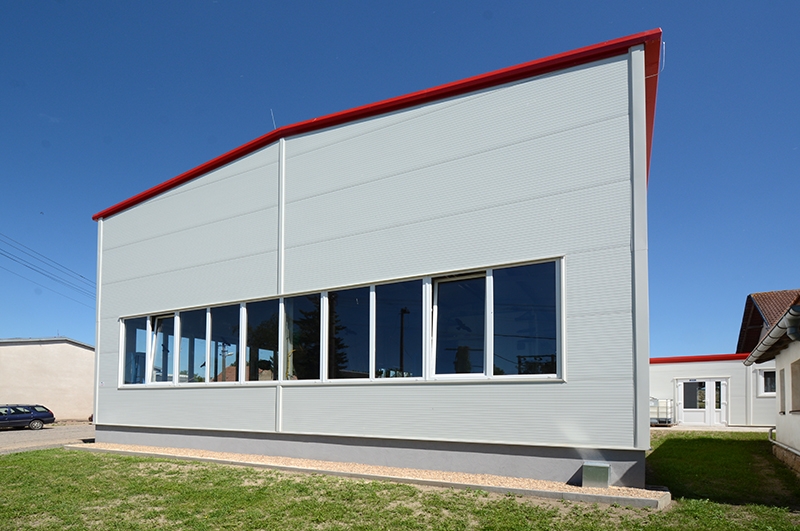

Plastové dveře a okna jsou bílá v barvě RAL 9010. Ocelové hale ze strany vjezdu dominují dvoje sekční vrata barvy RAL 8014, sépiová hnědá, rozměru 4000/4500 mm s prosvětlovacími panely. Vrata v hale jsou na elektrický pohon s impulsním ovládáním. Z bočního pohledu celkový ráz haly podtrhuje výrazně velkoryse navržené prosvětlení dvacetimetrovým pásovým plastovým oknem v rozměru 2300/20000 mm.

Celkový dojem z barevného řešení montované haly je pojat jako „tradiční stavba“ – světle šedé stěny s bílými okny a hnědými vraty, ale s barevným kontrastem výrazně červené střechy.

Hodnocení haly Chomutičky

Montáž haly byla velice perfektně provedená, montážní dělníci jsou na vysoké úrovni.

Jan Dostál Truckservis
