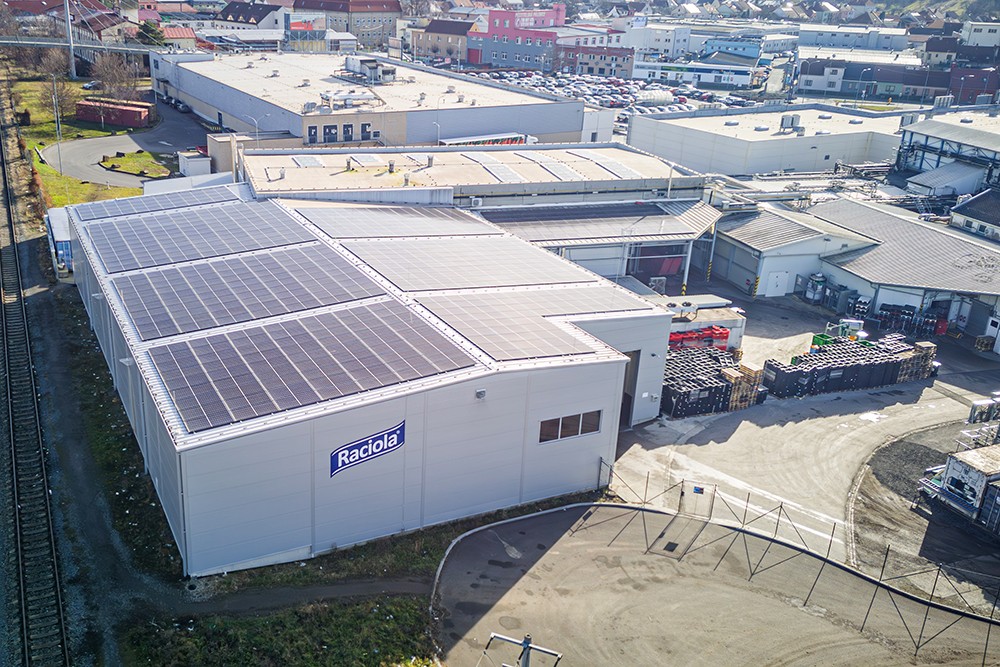

Pre Raciolu Uherský Brod sme v letných mesiacoch roku 2022 realizovali rozšírenie príjmu hydiny v Uherskom Brode.

Technické špecifikácie montovanej haly

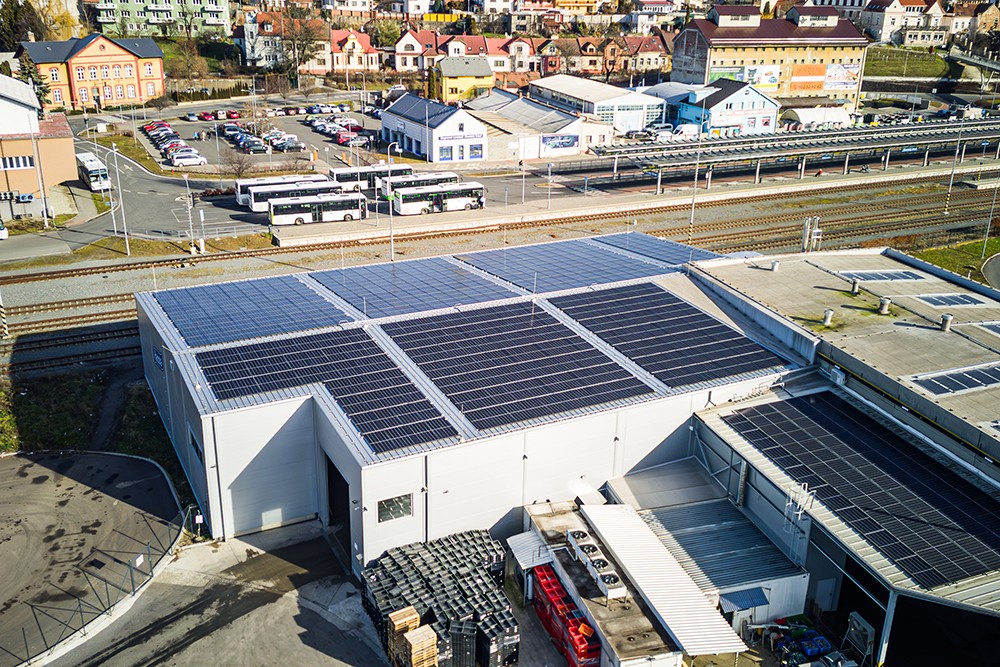

Montovaná oceľová hala má pôdorys 32x45,3 m. Hala so sedlovou strechou so sklonom 4° dosahuje odkvapovú výšku 7,6 m a výšku hrebeňa 8,75 m.

Oceľová konštrukcia haly

Prefabrikovaná oceľová konštrukcia je priehradového typu. Krajné rámy oceľovej konštrukcie majú nepravidelný tvar z dôvodu napojenia na existujúcu budovu. Krajné oceľové rámy sú plnostenné z valcovaných IPE profilov. Nosné stĺpy krajných rámov sú ukotvené do základových pätiek pomocou závitových tyčí.

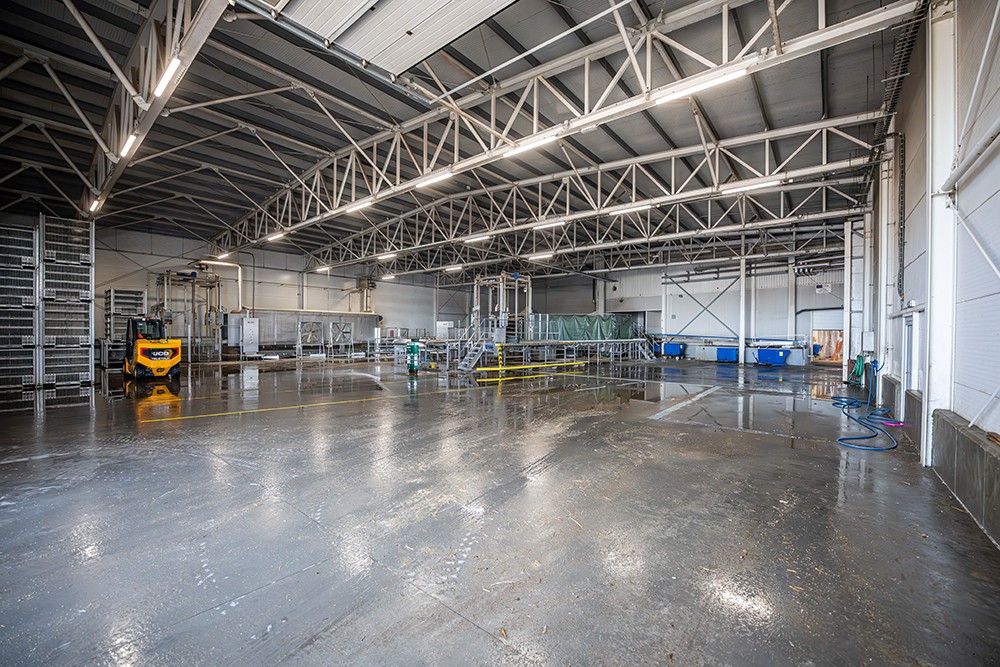

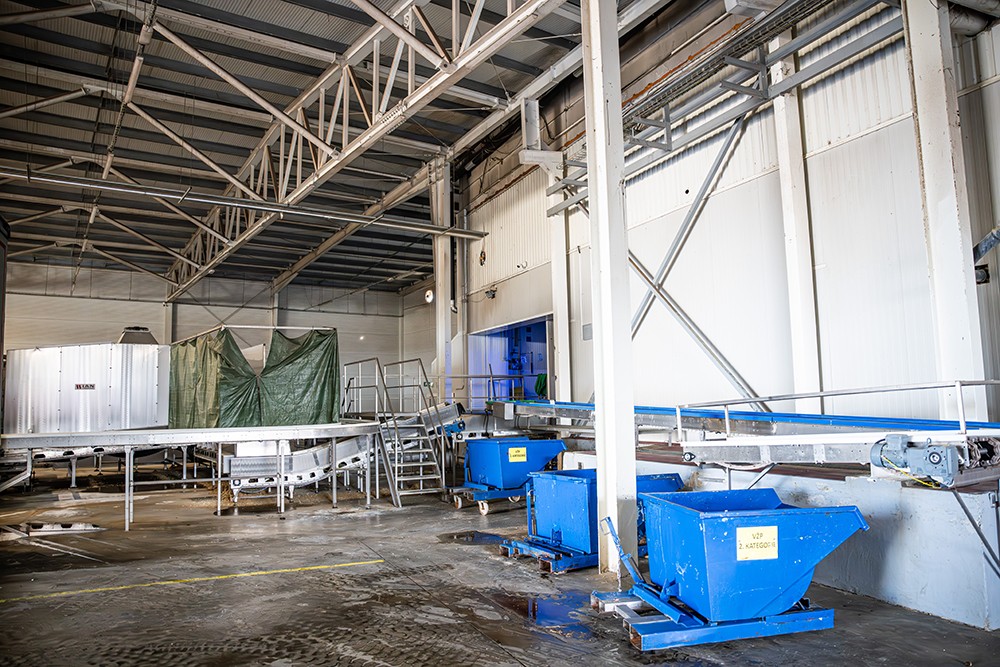

Vnútorné rámy oceľovej konštrukcie s rozpätím 31,56 m sú vystužené priehradovou konštrukciou z profilov HEA a JAKL. Nosné stĺpy z valcovaných profilov HEA sú ukotvené závitovým spôsobom. Pevnosť a tuhosť prefabrikovanej konštrukcie s priehradovými väzníkmi dopĺňajú stužujúce prvky.

Požiarna odolnosť oceľovej konštrukcie spĺňa požiadavku 15 minút. Všetky prvky oceľovej konštrukcie sú ošetrené základným a vrchným náterom vo farbe RAL 9002.

Prefabrikované opláštenie haly

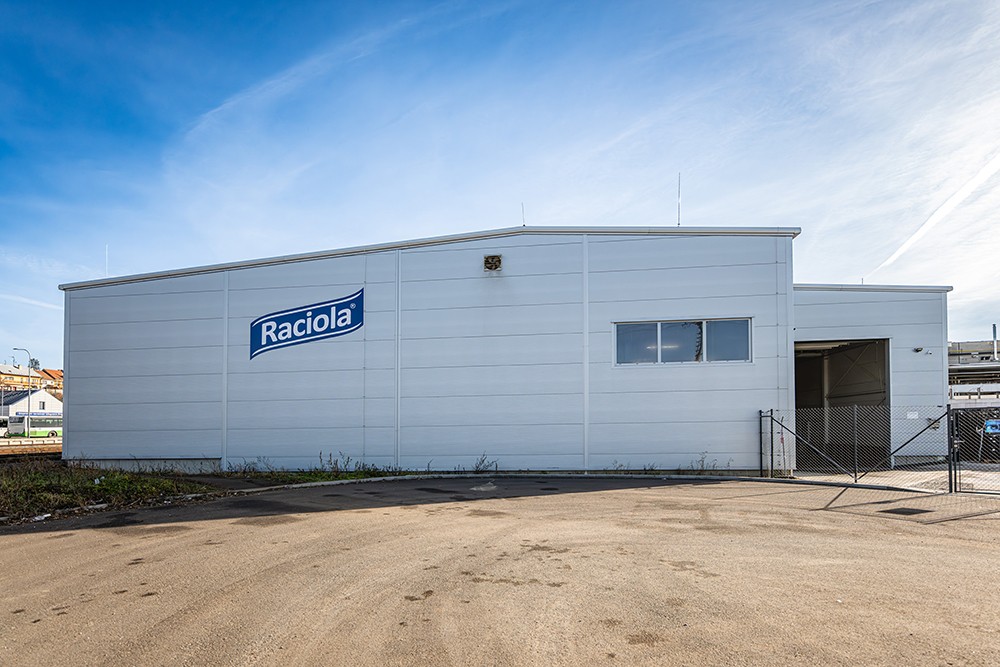

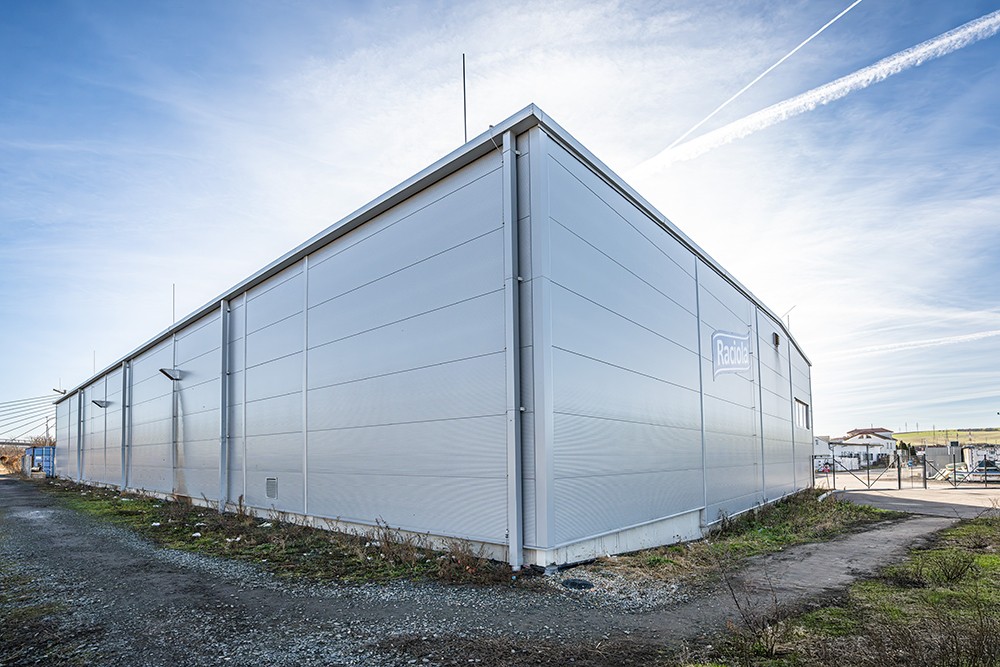

Opláštenie montovanej haly je zo sendvičových panelov Kingspan. Na opláštenie stien sa použili horizontálne kladené sendvičové panely s jadrom z IPN peny s hrúbkou 80 mm a 100 mm s požiarnou odolnosťou EI15 DP3. Strešný plášť je tiež z penových sendvičových panelov s hrúbkou 60 mm, ktoré sú kotvené tenkostennými profilmi Metsec. Strešný a stenový plášť je v striebornej farbe RAL9006.

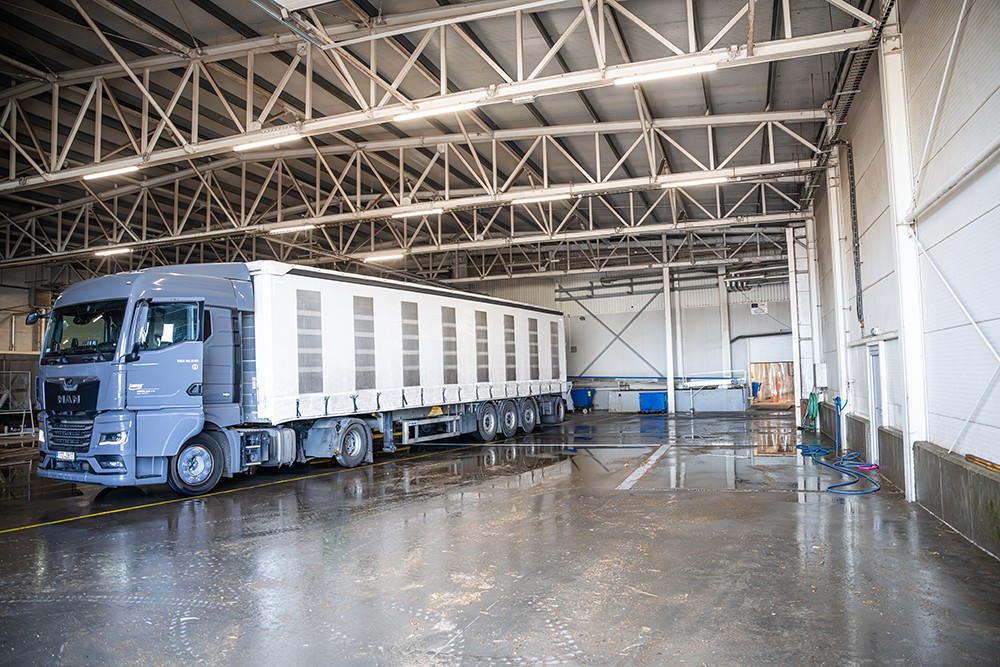

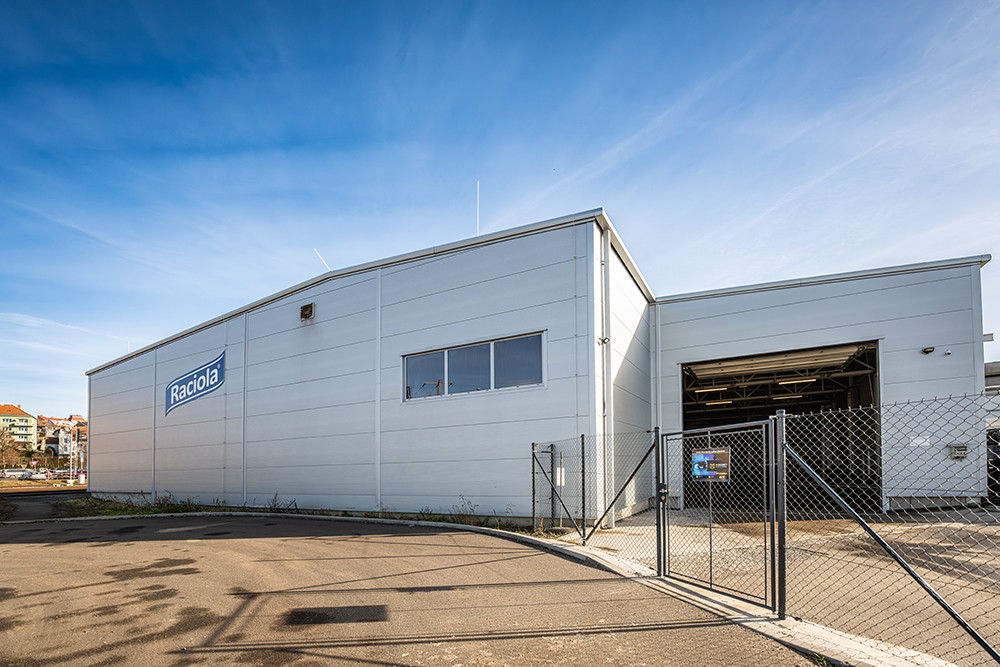

Montovanú oceľovú halu dopĺňajú výplne stavebných otvorov ukotvené v sekundárnej konštrukcii z Jaklu. Montovaná hala má sekcionálne brány na vjazd nákladných vozidiel, vstupné dvere a okná s denným svetlom. Výplne stavebných otvorov si zabezpečil investor sám.

Žľaby, zvody a klampiarske prvky sú z lakovaného oceľového plechu striebornej farby.
